任务内容:

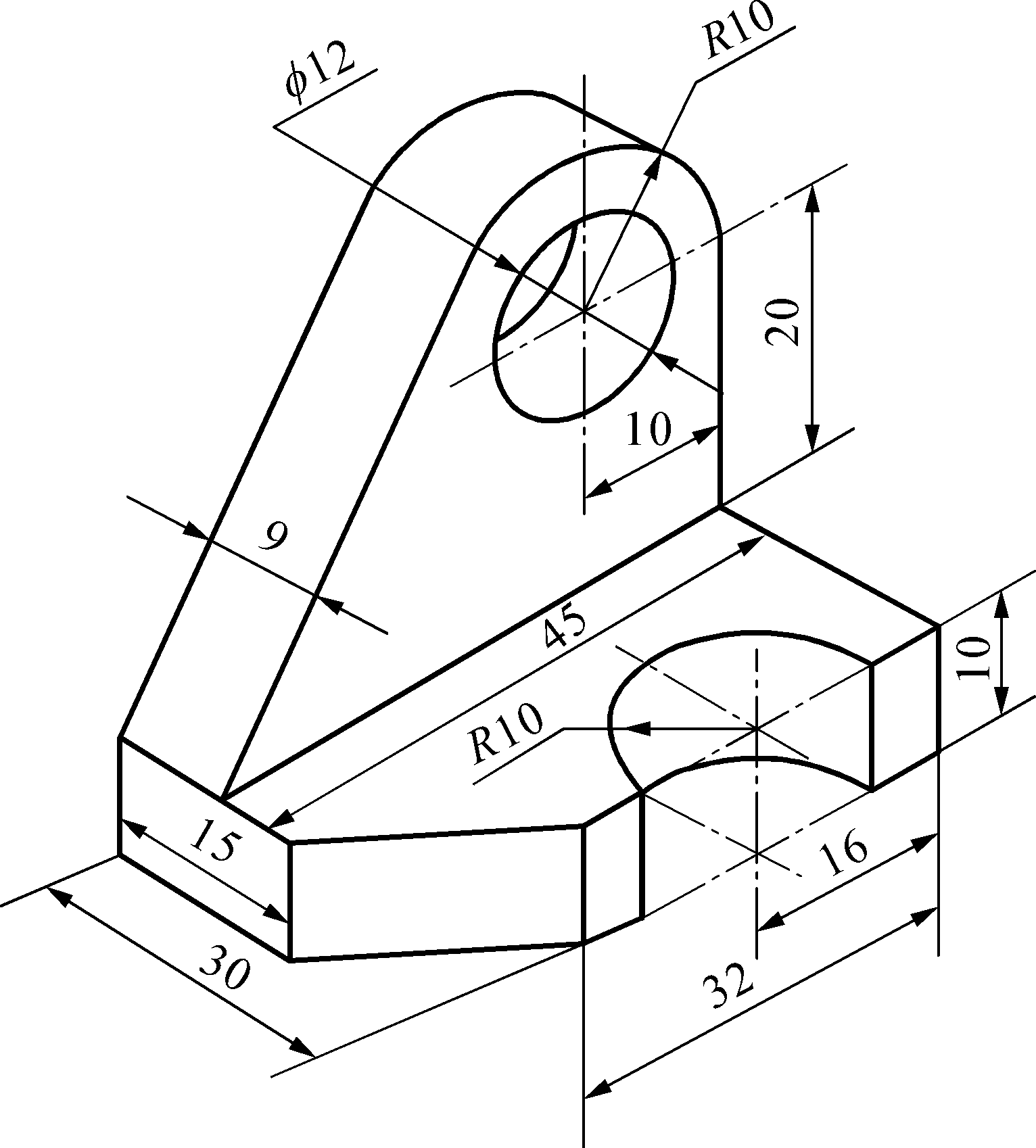

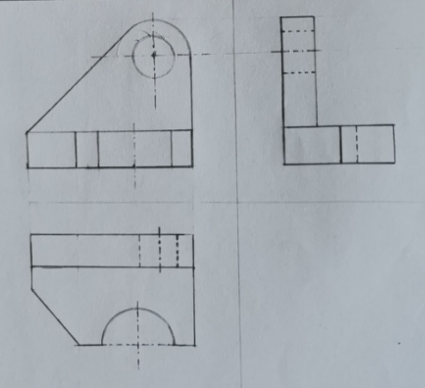

1.画组合体三视图 | 姓名 | 学号 | |||||||
![]() ![]() | |||||||||

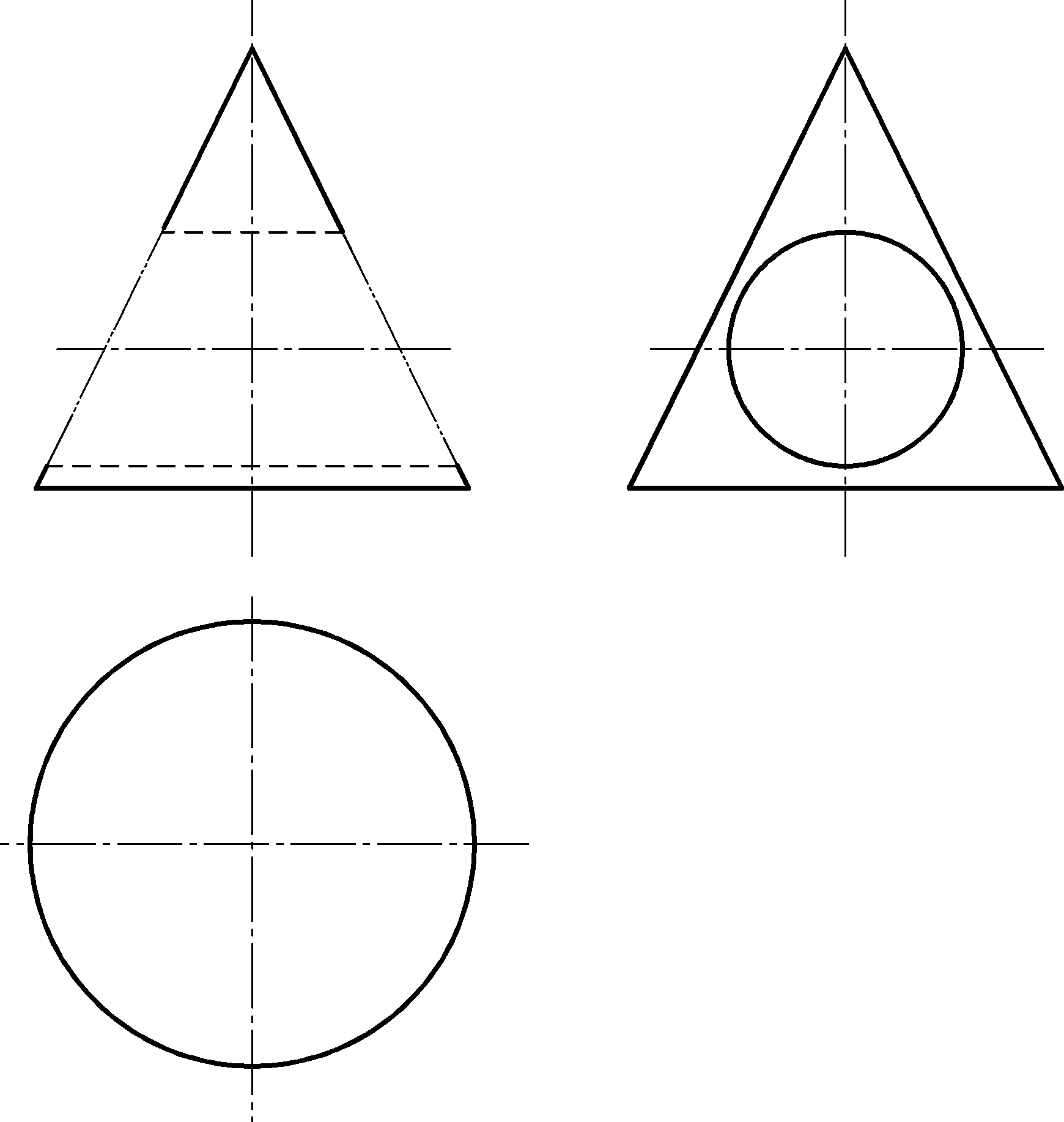

2.求其相贯线 | 姓名 | 学号 | |||||||
![]() ![]() | |||||||||

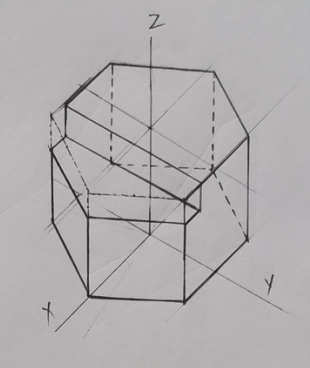

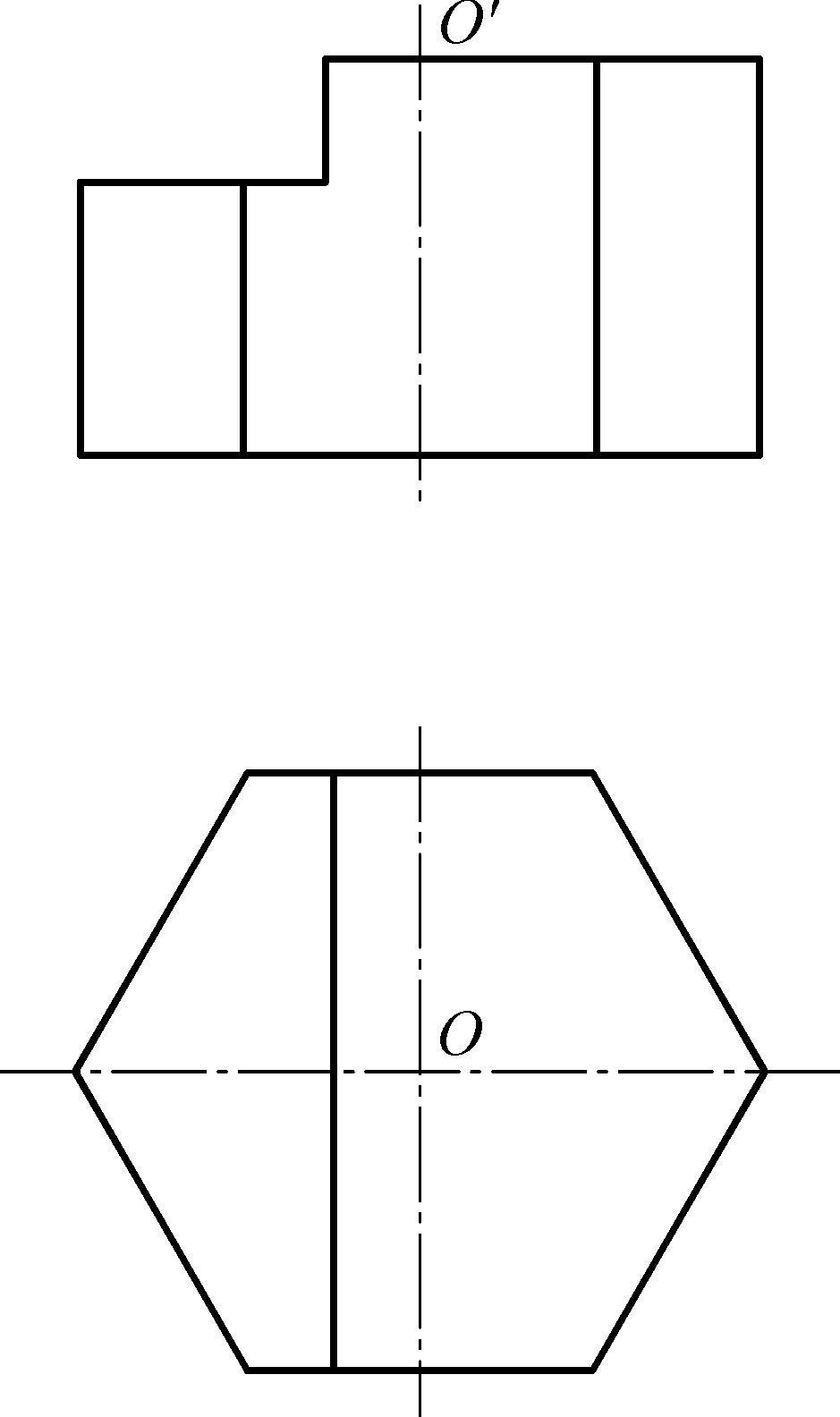

3.根据两视图画正等轴测图 | 姓名 | 学号 | |||||||
![]() ![]() | |||||||||

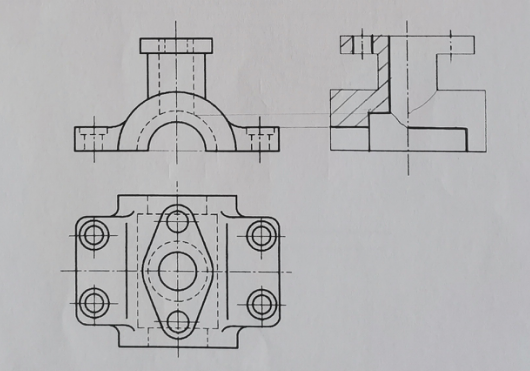

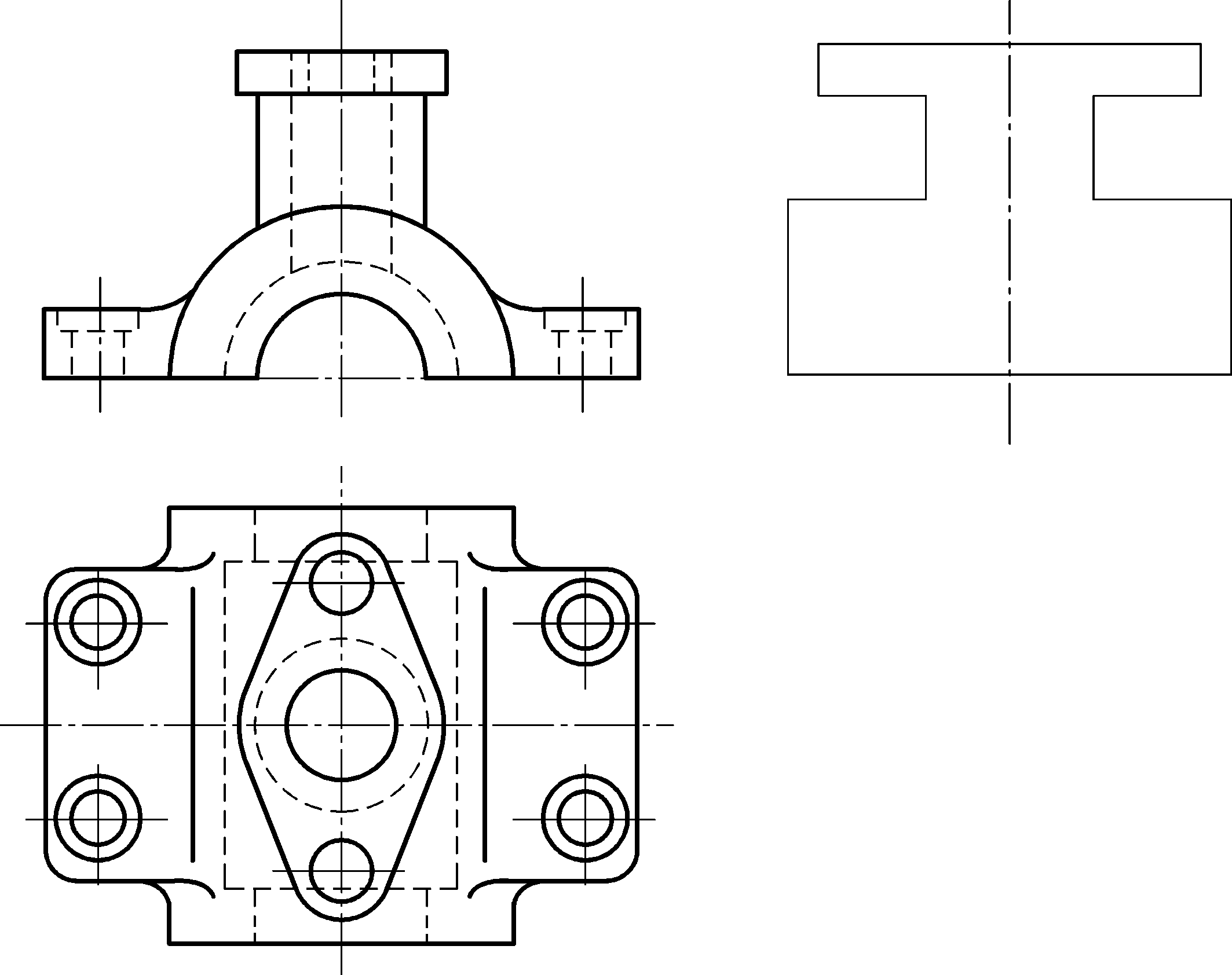

4.在指定位置将左视图画成半剖视图。 | 姓名 | 学号 | |||||||
![]() ![]() | |||||||||

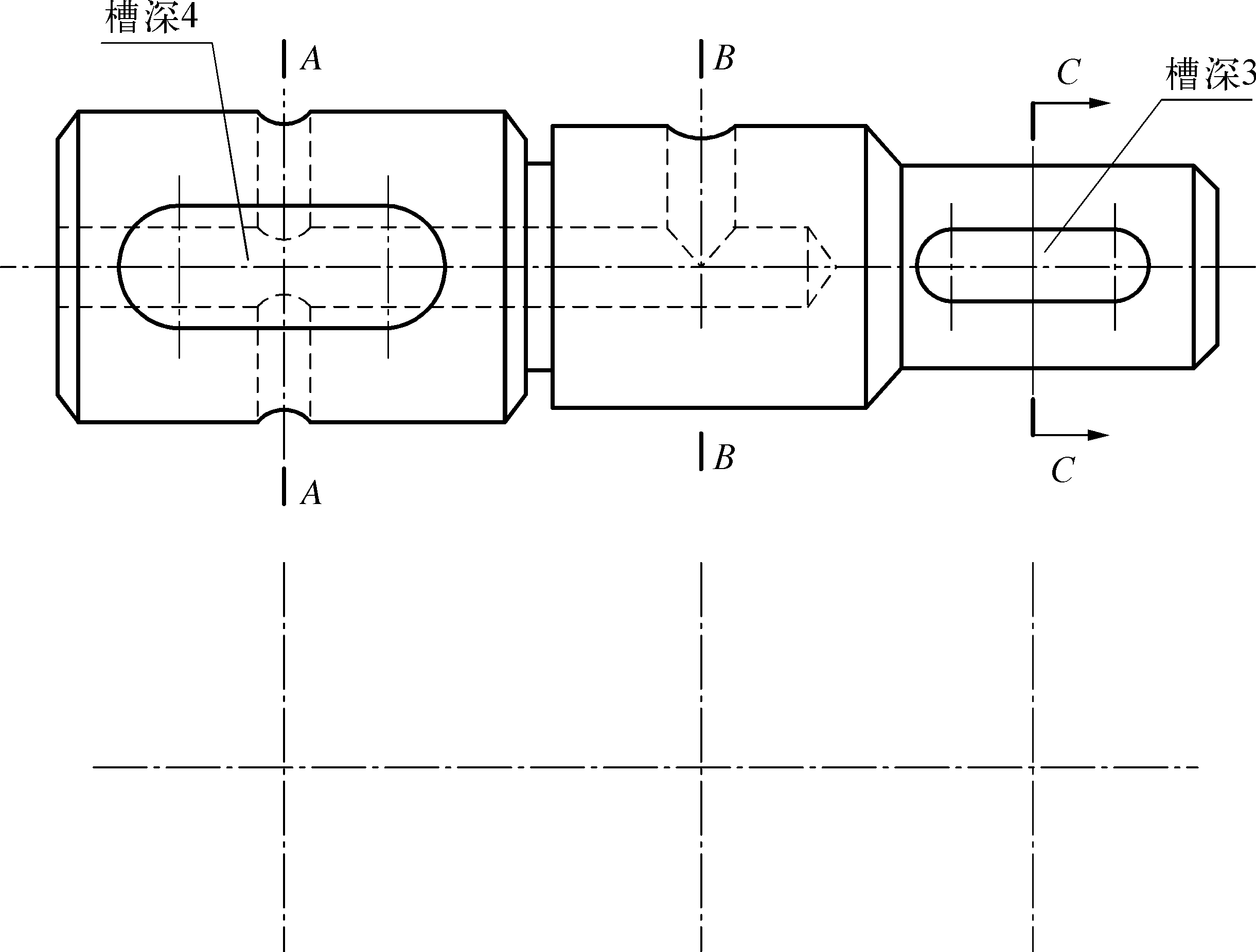

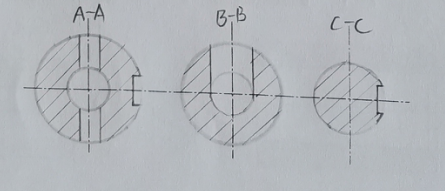

5.在指定位置作A-A、B-B、C-C移出断面图。 | 姓名 | 学号 | |||||||
![]() ![]() | |||||||||

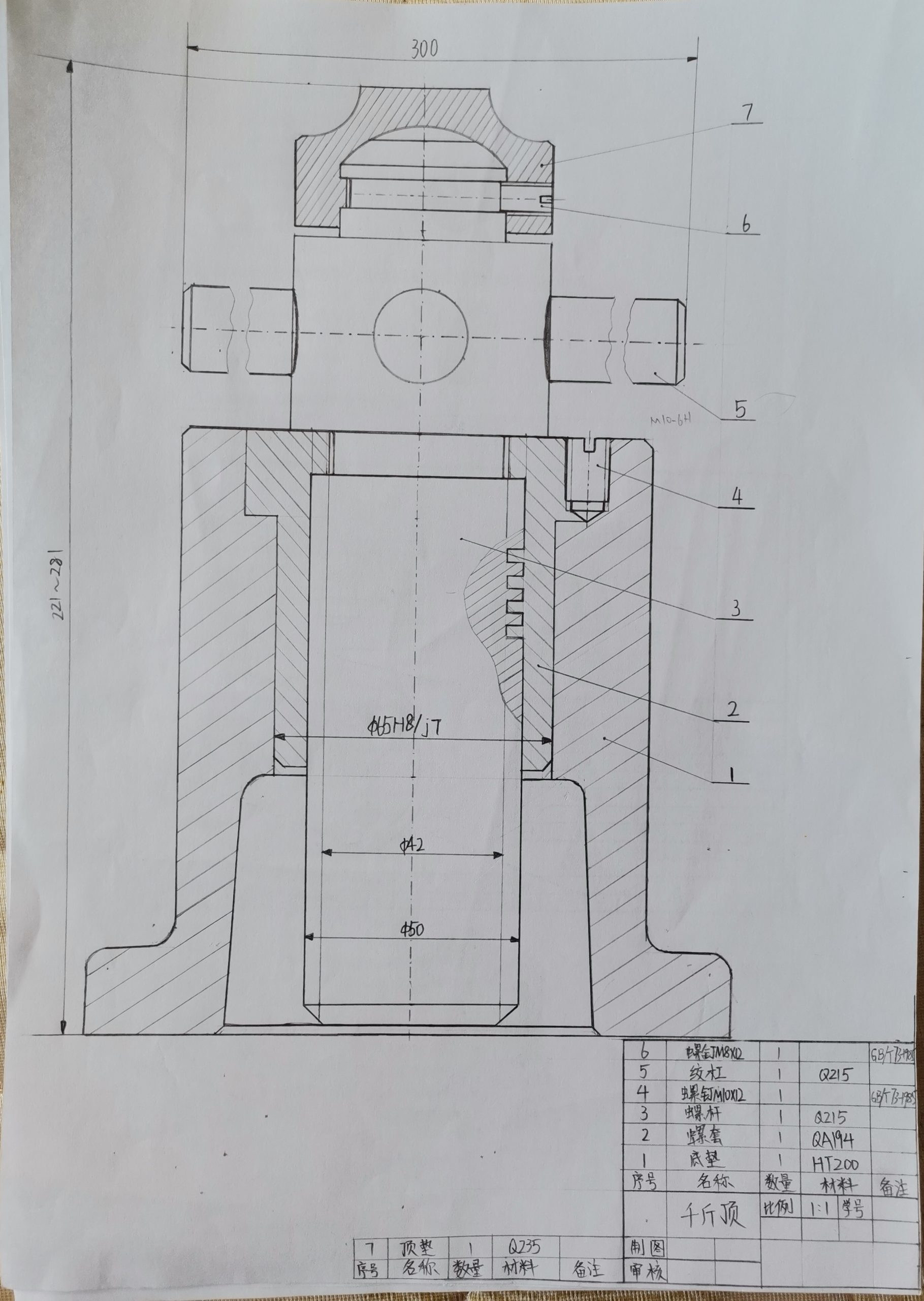

6.由千斤顶装配示意图和零件图,绘制千斤顶装配图 | 姓名 | 学号 | |||||||

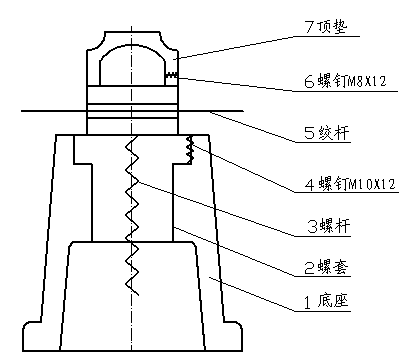

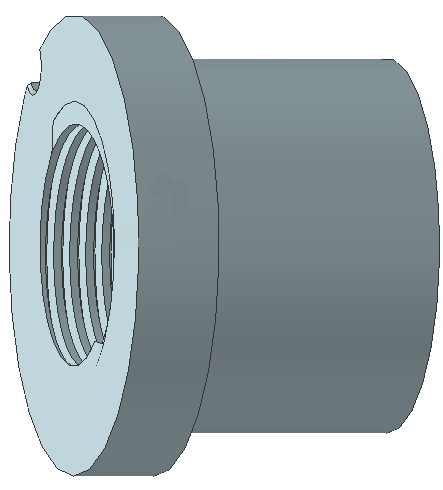

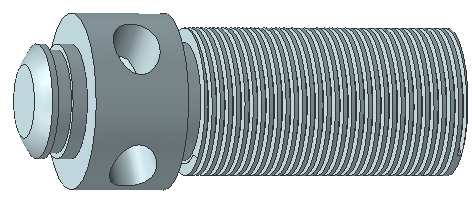

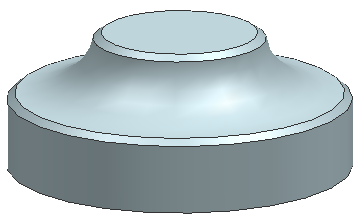

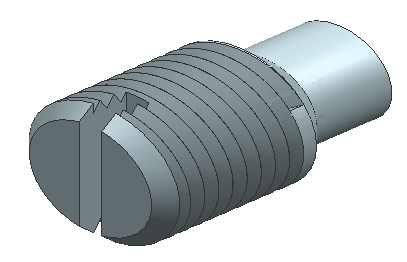

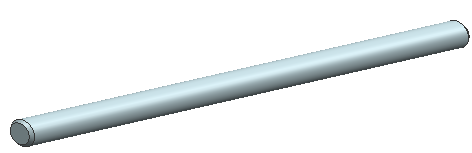

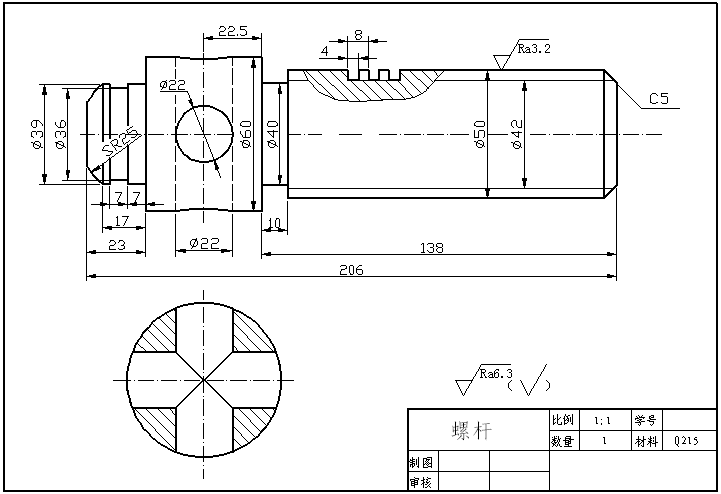

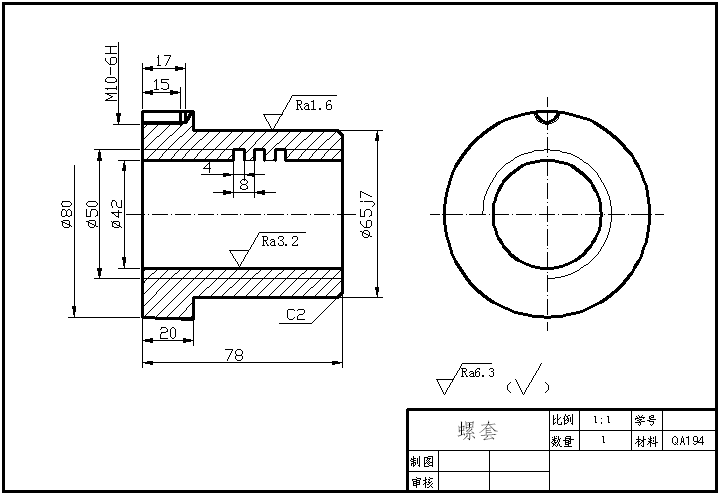

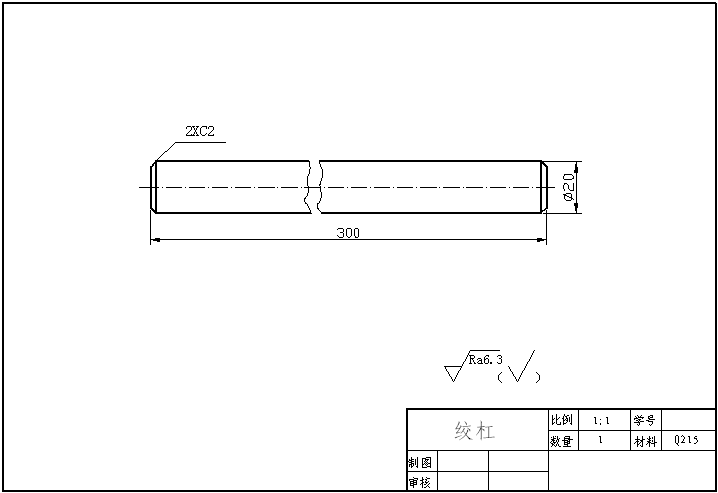

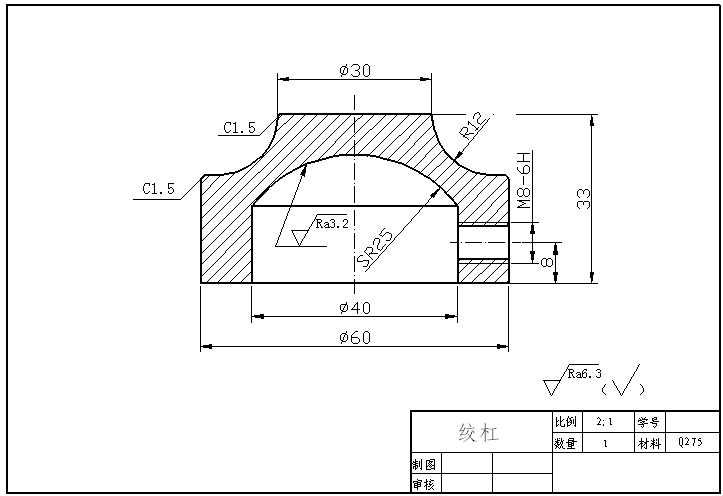

参照千斤顶的装配示意图,看懂全部零件图,根据部件的装配顺序,在A4纸上绘制千斤顶装配图。千斤顶是一种手动起重支承装置,经常用于机械安装和汽车维修中。它利用螺旋传动来顶举物体。螺套装在底座上,螺套与底座之间用螺钉固定。螺杆装在螺套中,扳动穿过螺杆头部的绞杆可转动螺杆。由于螺杆、螺套之间的螺纹作用,可使螺杆上升或下降,这样重物就可以上升而被顶起。螺杆顶部的球面与顶垫的內球面接触,起浮动作用,以防顶垫随螺杆的旋转而脱落。螺杆与顶垫之间有螺钉限 位。千斤顶装配示意图: ![]() 千斤顶装配示意图千斤顶零件图:该千斤顶共有7个零件,它们是:底座、螺套、螺杆、绞杆、顶垫,螺钉M10×12、螺钉M8×12。其中,螺钉M10×12为标准件,其结构和尺寸可查GB/T 73-1985;螺钉M8×12也为标准件,其结构和尺寸可查GB/T 75-1985。其他零件为非标件。底座零件图见图11-1所示。螺套零件图见图11-2所示。螺杆零件图见图11-3所示。绞杆零件图见图11-4所示。顶垫零件图见图11-5所示。图11-1 底座 ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
