江苏开放大学机械制图第一次在线作业选择题
1、我国《技术制图》和《机械制图》国家标准，简称国标，代号为（）。
A、ISO
B、OSI
C、T/GB
D、GB/T
正确答案：D 学生答案：D
2、图纸幅面是指绘制工程图时所使用的图纸大小，即是指图纸的宽度与长度（BXL）围成的图纸面积。那么A4图纸的幅面尺寸为（）。
A、841X1189
B、420X297
C、210X297
D、420X591
正确答案：C 学生答案：C
3、确定各几何元素之间位置的尺寸称为（）。
A、尺寸
B、定位尺寸
C、定形尺寸
D、总体尺寸
正确答案：B 学生答案：B
4、确定平面图形上几何元素形状和大小的尺寸称为（）。
A、尺寸
B、定位尺寸
C、定形尺寸
D、总体尺寸
正确答案：C 学生答案：C
5、一直线或平面对另一直线或平面的倾斜程度称为（）。
A、圆度
B、坡度
C、斜度
D、锥度
正确答案：C 学生答案：C
6、在机械制图中，汉字应写成（）。
A、楷体字
B、长仿宋体字
C、黑体字
D、宋体字
正确答案：B 学生答案：B
7、平面图形绘图的顺序是：（）
A、中间线段-连接线段-已知线段
B、连接线段-中间线段-已知线段
C、已知线段-中间线段-连接线段
D、已知线段-连接线段-中间线段
正确答案：C 学生答案：C
8、450倒角的符号是（）。
- A
- B
- A
- C
正确答案：C 学生答案：C
9、绘制机件可见轮廓线用（）。
A、点划线
B、细实线
C、虚线
D、粗实线
正确答案：D 学生答案：D
10、零件不可见的轮廓线用（）表示。
A、粗虚线
B、细虚线
C、粗实线
D、细实线
正确答案：B 学生答案：B
11、剖面线的线型是（）。
A、细实线
B、虚线
C、粗实线
D、波浪线
正确答案：A 学生答案：A

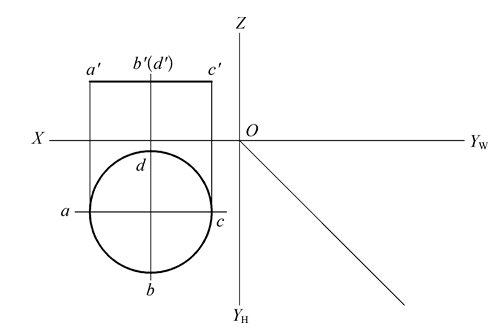

12、判断所示平面为（）。
A、侧平面
B、水平面
C、正平面
D、正垂面
正确答案：B 学生答案：B
13、主、俯、左视图之间的投影关系为：（）。
A、主、俯视图高平齐；主、左视图长对正；俯、左视图宽相等。
B、主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
C、主、俯视图宽相等；主、左视图长对正；俯、左视图高平齐。
D、主、俯视图宽相等；主、左视图高平齐；俯、左视图长对正。
正确答案：B 学生答案：B
14、投射线与投影面相垂直的平行投影法，称为（）。
A、平行投影法
B、中心投影法
C、正投影法
D、斜投影法
正确答案：C 学生答案：C
15、P、Q平面的侧面投影应标记为（）。
A、P、Q
B、p”、q”
C、p、q
D、p’、q’
正确答案：B 学生答案：B
江苏开放大学机械制图第一次在线作业填空题
1、一个完整的尺寸一般应包含四个要素：（）、（）、（）和（）。
参考答案：尺寸界线；尺寸线；尺寸数字；箭头

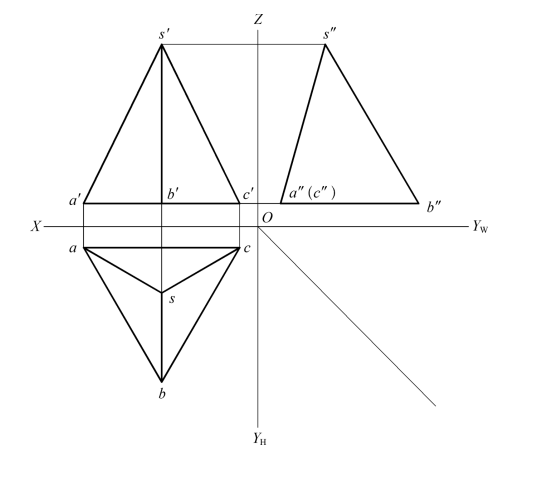

2、SA是（）线，SB是（）线，SC是（）线，AB是（）线，BC是（）线，AC是（）线。
参考答案：一般位置；侧平；一般位置；水平；水平；侧垂

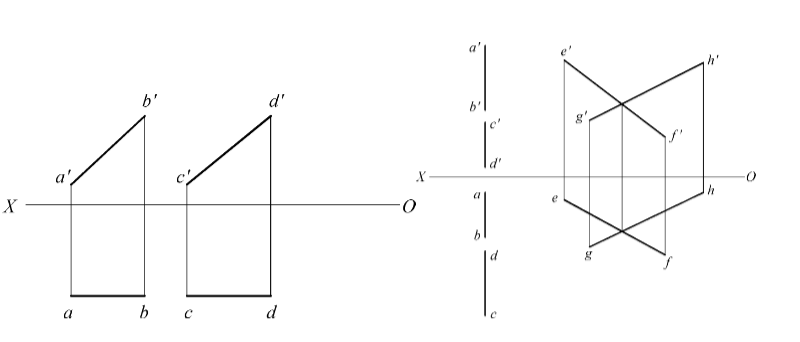

3、
上图（左）AB与CD上图（右）AB与CD（）；EF与GH（）
参考答案：平行；相交；相交

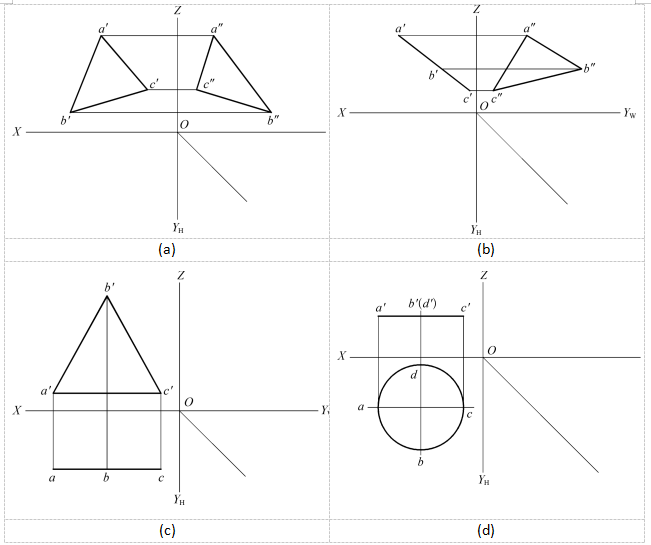

4、图（a）所示平面为（）；图（b）所示平面为（）；图（c）所示平面为（）；图（d）所示平面为（）。
参考答案：一般位置平面；正垂面；正平面；水平面

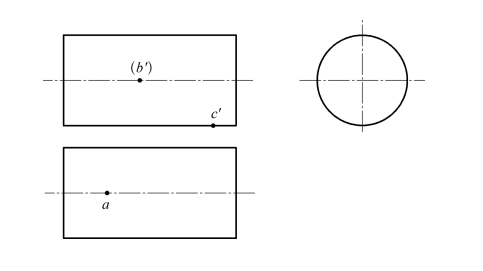

5、已知回转体表面上点的一面投影，点A在（）素线上；点B在（）素线上；点C在（）素线上。
参考答案：最上；最后；最下
江苏开放大学机械制图第一次在线作业简答题

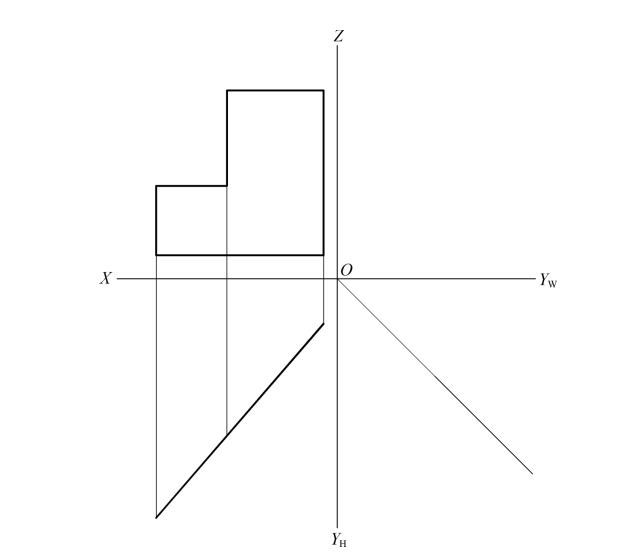

1、补全平面图形的W面投影（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）

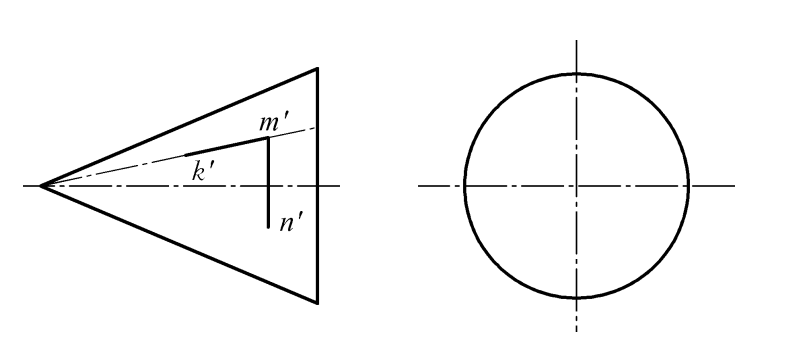

2、已知回转体的两面投影及其表面上线KMN的一面投影，完成其三面投影（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）

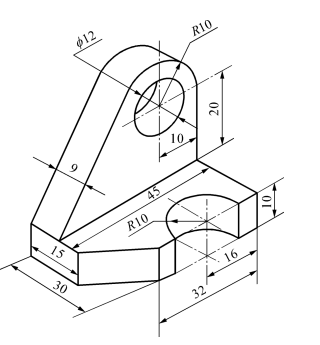

3、由立体图画三视图（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）
