江苏开放大学计算机绘图第三次形考作业选择题
1、快速引线后不可以尾随的注释对象是：（）
A、单行文字
B、公差
C、多行文字
D、复制对象
正确答案：A 学生答案：A
2、下面哪个命令用于把单个或多个对象从它们的当前位置移至新位置，且不改变对象的尺寸和方位：（）
A、ＣＯＰＹ
B、ＲＯＴＡＴＥ
C、ＭＯＶＥ
D、ＡＲＲＡＹ
正确答案：C 学生答案：C
3、如果要标注倾斜直线的长度，应该选用下面哪个命令：（）
A、ＱＤＩＭ
B、ＤＩＭＬＩＮＥＡＲ
C、ＤＩＭＡＬＩＧＮＥD
D、ＤＩＭＯＲＤＩＮＡＴＥ
正确答案：C 学生答案：C
4、快速标注的命令是：（）
A、ＱＤＩＭ
B、ＱＤＩＭＬＩＮＥ
C、ＱＬＥＡＤＥＲ
D、ＤＩＭ
正确答案：A 学生答案：A
5、图案填充操作中：（）
A、图案填充只能一次生成，不可以编辑修改
B、只能单击填充区域中任意一点来确定填充区域
C、所有的填充样式都可以调整比例和角度
D、图案填充可以和原来轮廓线关联或者不关联
正确答案：D 学生答案：D
江苏开放大学计算机绘图第三次形考作业判断题
1、插入块时需要指定的参数包括
A、包含几何对象
B、插入点位置
C、旋转角度
D、比例因子
正确答案：B；C；D 学生答案：B；C；D
2、设置尺寸标注样式有以下哪几种方法：（）
A、在命令行中输入Ｓｔｙｌｅ命令后按下Ｅｎｔｅｒ键
B、击“标注”工具栏上的“标注样式”图标按钮
C、在命令行中输入ＤＤＩＭ命令后按下Ｅｎｔｅｒ键
D、选择“格式”｜“标注样式”选项
正确答案：B；C；D 学生答案：B；C；D
3、下面哪些命令可以绘制矩形：（）
A、ＲＥＣＴＡＮＧ
B、ＰＯＬＹＧＯＮ
C、ＬＩＮＥ
D、ＰＬＩＮＥ
正确答案：A；B；C；D 学生答案：A；B；C；D
4、定义块属性的可选模式包括。（）
A、不可见
B、验证
C、固定
D、预置
正确答案：A；B；C；D 学生答案：A；B；C；D
5、图形的复制命令主要包括：（）
A、偏移复制
B、阵列复制
C、直接复制
D、镜像复制
正确答案：A；B；C；D 学生答案：A；B；C；D
6、AutoCAD中包括的尺寸标注类型有：（）
A、LINEAR(线性)
B、ANCULAR(角度)
C、DIAMETER(直径)
D、RADIUS(半径)
正确答案：A；B；C；D 学生答案：A；B；C；D
7、使用块的优点有下面哪些：（）
A、方便修改
B、节约绘图时间
C、建立图形库
D、节约存储空间
正确答案：A；B；C；D 学生答案：A；B；C；D
江苏开放大学计算机绘图第三次形考作业简答题

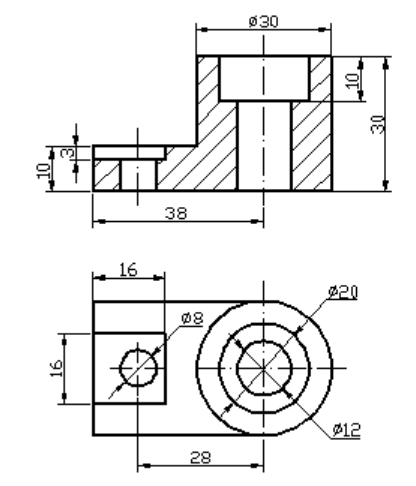

1、绘制下方表达视图，背景为黑色，需设定图层，可见轮廓需设定线宽并显示，无需标注尺寸。请绘制简易框格写上姓名后截图上传，上传附件者不得分。（图层5分，主视图5分，俯视图5分）
参考答案：

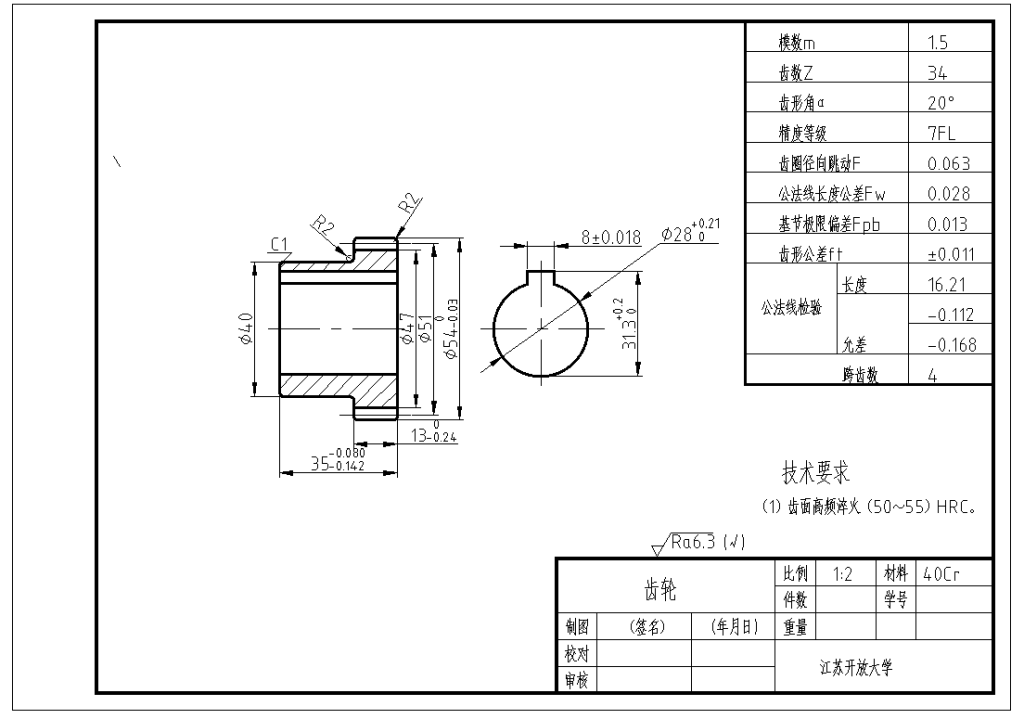

2、绘制齿轮零图，并标注尺寸、形位公差和表面结构代号。（需设置图层，文字样式和标注样式。可见轮廓要设定线宽并显示线宽，背景色为黑色，需绘制图幅和标题栏，在标题栏“制图”处写上姓名后截图上传，请不要上传附件，上传附件不得分。）（图层5分；图形7分；标注13分）
参考答案：

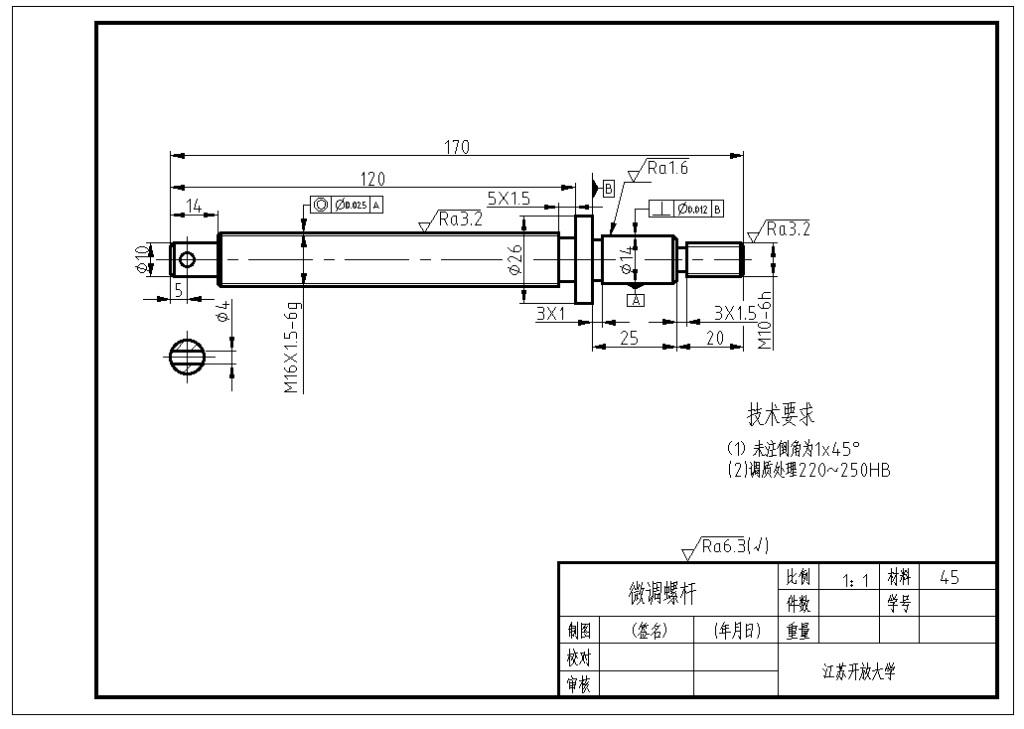

3、绘制轴零件，并标注尺寸和表面结构代号。（需设置图层，文字样式和标注样式。可见轮廓要设定线宽并显示线宽，背景色为黑色，需绘制图幅和标题栏，在标题栏“制图”处签名后截图上传，请不要上传附件，上传附件不得分）（图层5分；图形9分；标注11分）
参考答案：
