实验4：加法电路与积分电路的仿真测量
实验要求：按测试程序要求完成本次实验所有实验内容，并撰写提交实验报告（电子版），附上每一测试步骤所对应的仿真结果截图（将截图按顺序粘贴在测试报告后即可）。
学习目标：能运用仿真软件正确测量加法电路和积分电路，加深对运算放大器线性应用电路工作原理和性能的理解，以利于在实际电路中更好地运用运算放大器。
测试设备与软件为：计算机1台，Multisim软件或其他同类软件1套。
1. 加法电路的测量
① 按图2-23画仿真电路。
图2-23 加法电路的仿真测量
② 接入uS1为2V的直流信号，不接uS2。
③ 保持步骤②，测出输出电压值，并记录：输出电压幅值与输入电压幅值_______基本相等__________（基本相等/相差很大），即电压放大倍数与Rf/R1值________基本相等_________（基本相等/相差很大），且输出电压与输入电压相位___相反____（相同/相反）。（附截图）
④ 保持步骤③，将Rf改为2kΩ，测出输出电压值，并记录：输出电压幅值基本等于输入电压幅值的________2倍______（0.5倍/1倍/2倍），即电压放大倍数与Rf/R1值______基本相等_________（基本相等/相差很大）。（附截图）
⑤ 保持步骤④，将Rf改为1kΩ。

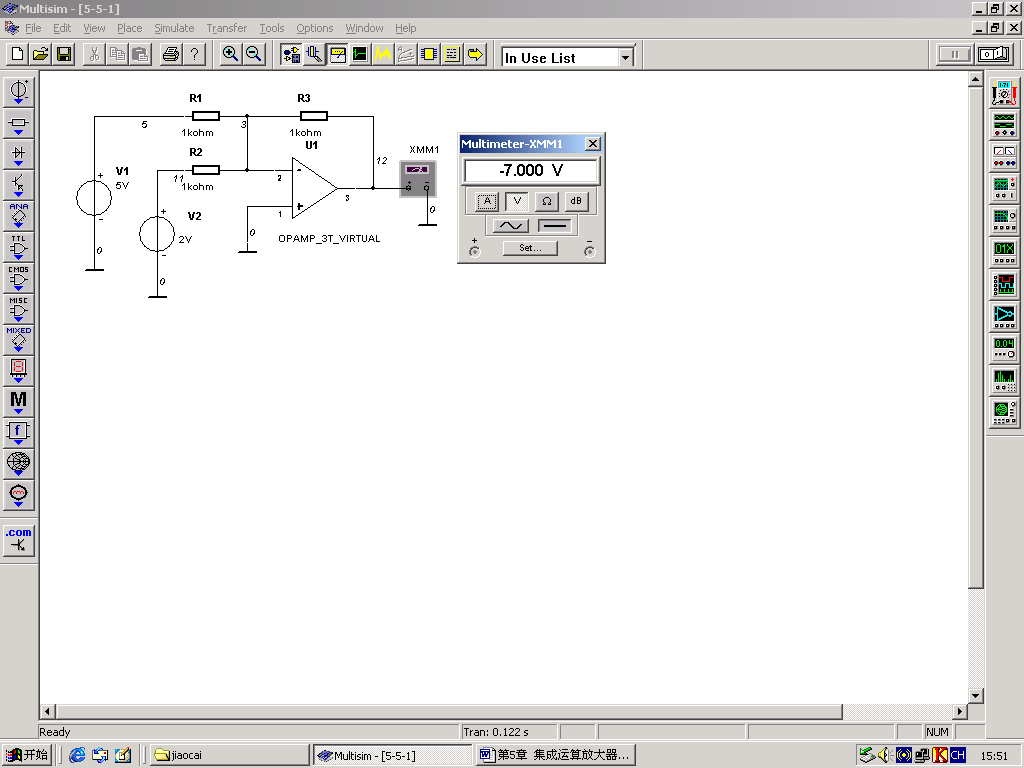

⑥ 保持步骤⑤，接入uS2为5V直流信号，测出输出电压值，并记录：该电路____能___（能/不能）实现输入电压相加[uO=−(uS1+uS2)]，且输出电压与输入电压是___反相的_______（同相的/反相的）。（附截图）
⑦ 保持步骤⑥，改接uS1为1V，5kHz的正弦波信号、uS2为5V，500Hz的方波信号，用示波器DC端输入观察输出电压波形，并记录各波形。（附截图）
2.“积分电路的测量”，该实验内容与测试程序有以下几点：
① 按图2-24画仿真电路。

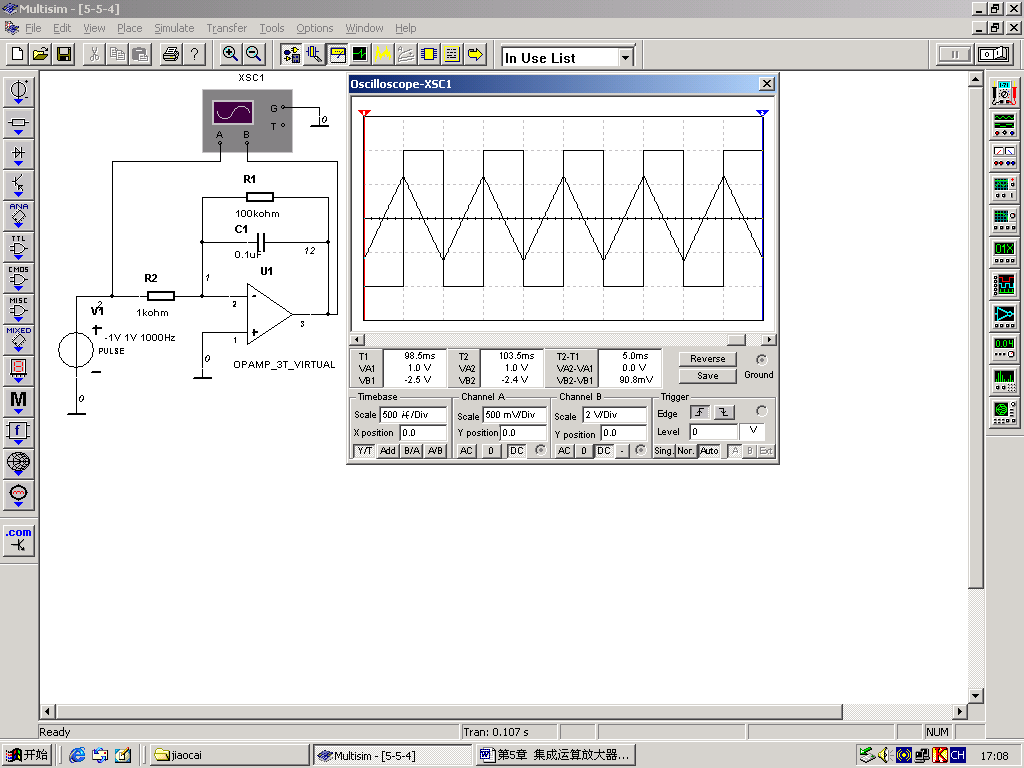

图2-24 积分电路的仿真测量
② 在C两端并接一个100 kΩ电阻（引入负反馈并启动电路，该电阻取值应尽可能大，但也不宜过大）。
③ 保持步骤②，接入uS为1V，1kHz的方波信号，用示波器DC输入端观察输出、输入电压波形，画出各波形并记录：输入电压波形为 （正弦波/方波/三角波），而输出电压波形为 正弦波（正弦波/方波/三角波），因此该电路____能___（能/不能）实现积分运算。（附截图）
