江苏开放大学工程制图与CAD第二次形考作业最新版参考答案

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，还是不懂的话可以看这个：快速答题技巧

江苏开放大学工程制图与CAD第二次形考作业单选题

1、以下那种输入方式是绝对坐标输入方式(      )。

A、 ＠10＜０

B、10

C、10，10，0

D、＠10，10，0

正确答案：C学生答案：C

2、AutoCAD图形文件和样板文件的扩展名分别是(      )   。

A、 DWG,DWT

B、 BMP,BAK

C、 DWT,DWG

D、BAK,BMP

正确答案：A学生答案：A

3、对于图形界限非常大的复杂图形， （       ）工具能快速简便地定位图形中的任一部分以便观察。

A、鸟瞰视图

B、缩小

C、放大

D、移动

正确答案：A学生答案：A

4、当图形中只有一个视口时， 【重生成】的功能与（       ）相同。

A、全部重生成

B、重画

C、窗口缩放

D、实时平移

正确答案：A学生答案：A

5、在AutoCAD系统中,用户可以按照自己的意图设置十字光标的大小,也可以设置捕捉框的大小,背景颜色也是可以按照需要进行设置的。这句话对吗?

A、对

B、错

C、无

D、无

正确答案：A学生答案：A

6、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单。

A、OPEN

B、NEW

C、 LOAD

D、 MENU

正确答案：D学生答案：D

7、在AutoCAD中通过（       ）命令插入图像文件，从而使图形更生动。

A、【插入】／【块】选项

B、【插入】／【外部参照】选项

C、【插入】／【光栅图像】选项

D、【插入】／【图像管理器】选项

正确答案：C学生答案：C

8、在绘图时,有时会遇到这种情况,明明当前使用的线型是中心线,可用它画出的线看上去却和连续线一样,这和当前图形窗口的显示范围有关。 这句话对吗?

A、对

B、无

C、错

D、无

正确答案：A学生答案：A

9、将一个已有的文件打开后修改,最后再存盘退出,但当退出后发现修改错了,可以再用UNDO命令恢复原来的图形。这句话对吗？

A、无

B、错

C、对

D、无

正确答案：B学生答案：B

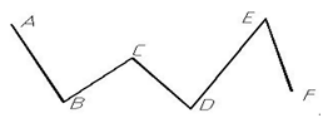

10、将如图所示该多段线进行拟合，下列说法正确的是？

A、由系统判定是否经过顶点

B、该样条曲线经过所有顶点

C、 该样条曲线不经过任何一个顶点

D、该样条曲线只经过A点和F点

正确答案：B学生答案：B

11、用MIRROR镜像命令镜像一个物体时必须事先画好对称轴。这句话对吗？

A、无

B、错

C、无

D、对

正确答案：B学生答案：B

12、在AutoCAD中，使用 （       ）可以在打开的图形间来回切换,但是，在某些时间较长的操作（例如重生成图形）期间不能切换图形。

A、Ctrl+ F8键或Ctrl +Tab键

B、 Ctrl+F6键或Ctrl +Tab键

C、 Ctrl + F9 键或Ctrl +Shift 键

D、Ctrl+F7键或Ctrl+Lock

正确答案：A学生答案：A

13、所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。这句话对吗？

A、错

B、无

C、对

D、无

正确答案：C学生答案：C

14、对于边长为40的正四边形，使用倒角命令倒一个角，给定”距离（R）”选项，当输入的两个倒角距离是多少时，倒角后的图形面积为1150？

A、20，40

B、 30，30

C、80，10

D、 30，15

正确答案：B学生答案：B

15、移动（Move）和平移（Pan）命令是（         ）。

A、都是移动命令，效果一样

B、移动（Move）速度快，平移（Pan）速度慢

C、移动（Move）的对象是物体，平移（Pan）的对象是视图

D、 移动（Move）的对象是视图，平移（Pan）的对象是物体

正确答案：C学生答案：C

16、以下说法错误的是（       ）。

A、可以用“绘图”/“圆环”命令绘制填充的实心圆

B、不能用“绘图”/“椭圆”命令画出圆

C、使用“绘图”/“正多边形”命令将得到一条多段线

D、打断一条“构造线”将得到两条射线

正确答案：B学生答案：B

17、取世界坐标系的点（70,20）作为用户坐标系的原点，则用户坐标系的点（-20,30）的世界坐标为（       ）。

A、（50,50）

B、（70,20）

C、（-20,30）

D、（90，-10）

正确答案：A学生答案：A

18、按比例改变图形实际大小的命令是（          ）。

A、SCALE

B、OFFSET

C、STRETCH

D、ZOOM、420ｘ297

正确答案：A学生答案：A

19、哪些特性是”特性匹配”对话框不可以更改的？

A、颜色

B、线型比例

C、图层

D、 面积

正确答案：D学生答案：D

20、在生成正多边形时,系统要求输入该正多边形内接圆或外接圆的圆心和半径,因此对于一个正多边形来说具有圆的某些特性,例如可以用圆心捕捉方法获得正多边形的中心点。这句话对吗？

A、无

B、无

C、错

D、对

正确答案：C学生答案：C

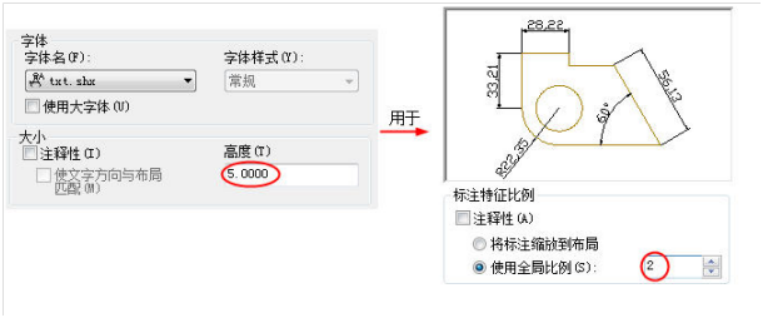

21、如图所示，标注样式全局比例设置为2，所用文字样式中高度设置为5，则用该标注样式标注的尺寸文字高度为（      ）。

A、 2

B、2.5

C、10

D、5

正确答案：D学生答案：D

22、对定义了宽度的多段线（PLINE）可以执行分解(EXPLODE)命令,但这时多段线的宽度消失。这句话对吗？

A、无

B、错

C、无

D、对

正确答案：D学生答案：D

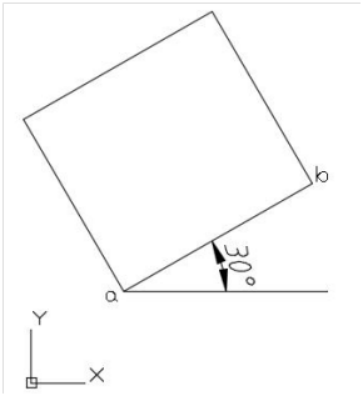

23、下图所示正方形边长为50，其a点坐标为（10,10），则b点相对于a点坐标为（@50＜30）。这句话对吗？

A、无

B、错

C、对

D、无

正确答案：C学生答案：C

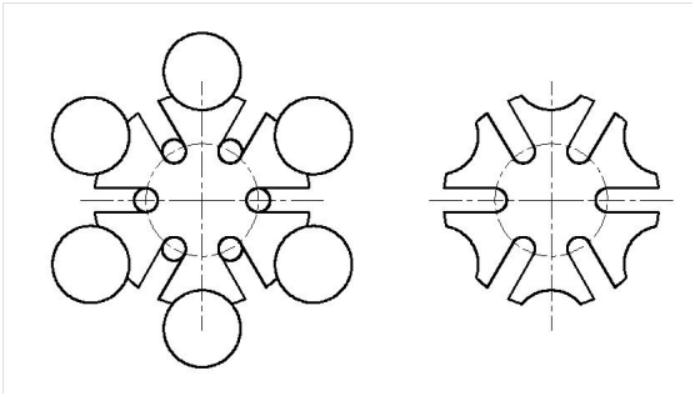

24、下图所示两个图形，如果用一个命令将左侧图形修改为右侧样式，需要用（     ）命令。

A、打断

B、剪切

C、分解

D、延伸

正确答案：B学生答案：B

25、哪个功能健可以进入文本窗口？

A、功能键F2

B、功能键F4

C、功能键F3

D、功能键F1

正确答案：A学生答案：A

26、用延伸命令”extend”进行对象延伸时，说法正确的是？

A、必须在二维空间中延伸

B、可以在三维空间中延伸

C、可以延伸文字对象

D、可以延伸封闭线框

正确答案：B学生答案：B

27、使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。这句话对吗？

A、无

B、无

C、对

D、错

正确答案：D学生答案：D

28、创建图案填充时，当选取比例1，表明构成图案填充的直线间距为1。这句话对吗？

A、对

B、错

C、无

D、无

正确答案：B学生答案：B

29、用编辑多线段(PEDIT)命令中的Join选项,既可以将相连的直线或圆弧合并到一条多义线中。这句话对吗？

A、错

B、无

C、无

D、对

正确答案：D学生答案：D

30、改变图形实际位置的命令是（         ）。

A、PAN

B、OFFSET

C、ZOOM、420ｘ297

D、MOVE

正确答案：D学生答案：D

31、图层中，（       ）的名称不能被修改或删除。

A、缺省的层

B、未命名的层

C、标准层

D、０层

正确答案：D学生答案：D

32、使用阵列命令时，若让对象向左上角方向排列，需要如何设置？（         ）

A、 行间距为正，列间距为负

B、行间距为负，列间距为负

C、行间距为负，列间距为正

D、行间距为正，列间距为正

正确答案：A学生答案：A

33、已有一个画好的圆，绘制一组同心圆可以用（        ）命令来实现。

A、偏移OFFSET

B、拉伸STRETCH

C、延伸EXTEND

D、移动MOVE

正确答案：A学生答案：A

34、当前图层(      )被关闭，(      )被冻结。

A、不能，可以

B、不能，不能

C、可以，可以

D、可以，不能

正确答案：D学生答案：D

35、AutoCAD中，使用颜色相关打印样式表时，欲将所有颜色转换成灰度打印，应选择（     ）样式。

A、acad.ctb

B、Grayscale.ctB

C、monochrome.ctB

D、 Fill Patterns.ctb

正确答案：C学生答案：C

36、使用拉伸(STRETCH)命令作拉伸操作时,如果选中全部对象,那么拉伸和移动(MOVE)的操做结果完全相同。这句话对吗？

A、无

B、对

C、错

D、无

正确答案：B学生答案：B

37、如何将一个或多个图层上的对象合并到另外的图层上，而且被合并的图层将会自动被图形清理掉？

A、执行“格式”→“图层工具”→“图层合并”菜单命令

B、选取要合并的图层，单击鼠标右键，在弹出的快捷菜单中选择“将选定图层合并到”

C、选取要合并的图层，单击鼠标右键，在弹出的快捷菜单中选择“隔离选定的图层”

D、选取要合并的图层，单击鼠标右键，在弹出的快捷菜单中选择“全部删除”

正确答案：B学生答案：B

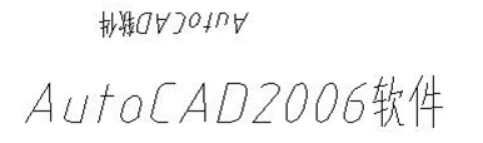

38、如图所示，将下面的文字高度改为和上面的文字高度一致，最简单做好的方法是（         ）。

A、复制一个然后重新编辑

B、 用格式刷

C、查询一下上面的文字的高度，然后将下面文字的高度改为相同的

D、使用修改文字”scaletext”命令的匹配对象选项

正确答案：B学生答案：B

39、一个点的完整二维坐标由X,Y两部分组成,通过点过滤可以一次只指定一个坐标值,而暂时忽略其他坐标值。这句话对吗？

A、对

B、无

C、错

D、无

正确答案：A学生答案：A

40、为了保护自己的文档，可以将CAD图形用DWS的格式保存。DWS格式的文档，只能查看，不能修改。 这句话对吗？

A、错

B、无

C、无

D、对

正确答案：D学生答案：D

41、精确绘图的特点（        ）。

A、精确的颜色

B、精确的几何数量关系

C、精确的线宽

D、精确的文字大小

正确答案：B学生答案：B

42、 将某一个图层关闭以后,该层上所有的图形对象都将被隐藏,而且也不能被打印或从绘图设备上输出,但是当图形重新生成时,该图层上的对象也随之重新计算。 这句话对吗？

A、无

B、无

C、错

D、对

正确答案：D学生答案：D

43、正交和极轴追踪描述正确的是（       ）。

A、名称不同，但是一个概念

B、极轴是正交的一个特例

C、不相同的概念

D、正交是极轴的一个特例

正确答案：D学生答案：D

44、如下图所示，对该正六边形进行打断操作，系统要求指定第二打断点，这时输入了@，然后回车结束，操作后的图形周长为？

A、在0~600中随机分配

B、600

C、599

D、0

正确答案：B学生答案：B

45、某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为    （         ）。

A、 (193.74,73.74)

B、(75.74, 193.74)

C、(222.05,135.46)

D、(193.74,75.74)

正确答案：A学生答案：A

江苏开放大学工程制图与CAD第二次形考作业简答题

1、 绘制下图所示形体的三面投影图。（特别说明：所有作图题抄题后手工绘制或CAD完成，拍照或复制、粘贴提交）

正确答案：

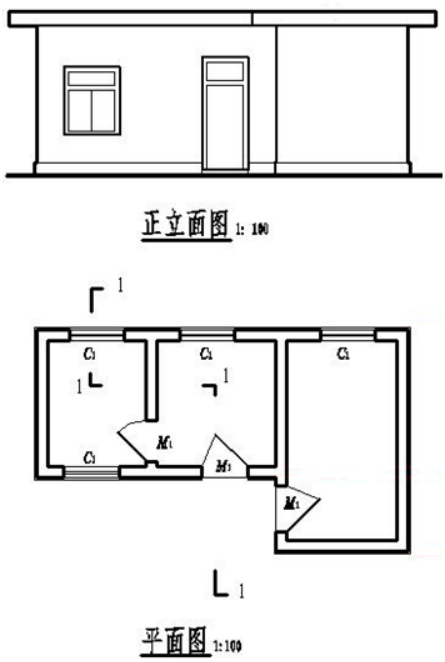

2、先用AutoCAD软件抄绘下图，然后再绘制1-1剖面图。材料：墙为砖墙，承重构件为钢筋混凝土。说明：屋檐挑出长度四周相等。（将AutoCAD绘制的本题成果复制或截图，粘贴在答案区，否则没成绩。）

正确答案：

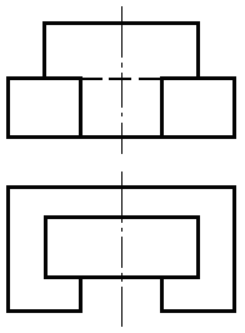

3、补出下图所示组合体的第三面投影图。

（特别说明：抄题后手工绘制或CAD完成，拍照或复制、粘贴提交）

正确答案：
