一、2025年春江苏开放大学工程制图基础第一次形考作业单选题答案
1、投影法中规定，空间点在W面的投影选用字母是应（）。
A、右上角加两撇的小写字母
B、大写字母
C、小写字母
D、右上角加一撇的小写字母
学生答案：A
2、正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）。
A、矩形
B、三角形
C、不能确定
D、直线
学生答案：A
3、一般情况下，一个图样应选择的比例为（）。
A、1种
B、3种
C、4种
D、2种
学生答案：A
4、幅面代号为A1的图纸长、短边尺寸分别是（）
A、841mm、594mm
B、420mm、297mm
C、297mm、210mm
D、1189mm、841mm
学生答案：A
5、图纸上限定绘图区域的线框是指（）。
A、图幅
B、会签栏
C、图框
D、标题栏
学生答案：C
6、制图中平行排列的尺寸线的间距，宜为（）。
A、7~10mm
B、3~5mm
C、2~3mm
D、1~2mm
学生答案：A
7、直角的一边平行于某一投影面，则该直角在该投影面上的投影是（）。
A、锐角
B、钝角
C、不能确定
D、直角
学生答案：D

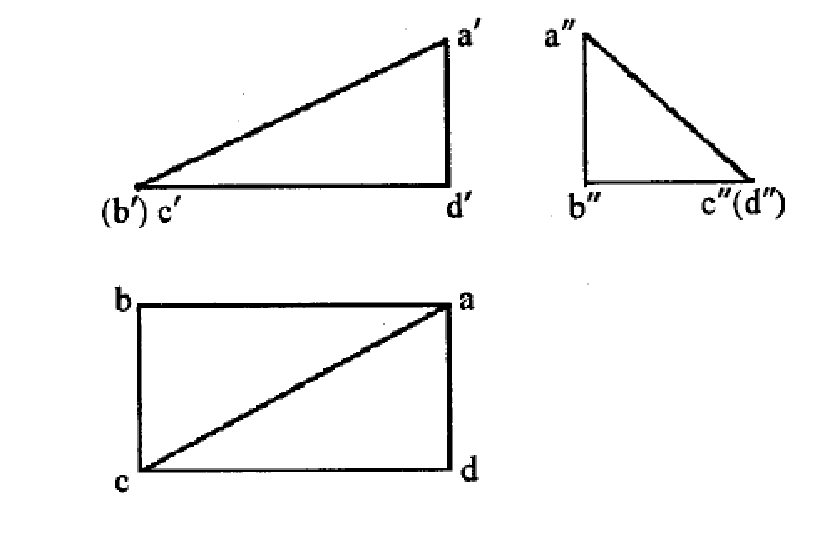

8、在下图中，与投影面V平行的直线（即正平线）是（）。
A、BC
B、AC
C、AD
D、AB
学生答案：D
9、在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）。
A、不变
B、愈小
C、无法确定
D、愈大
学生答案：D
10、如果直线经过平面上的两个点，则直线与平面的关系是（）。
A、直线垂直于平面
B、直线与平面成斜交
C、直线必定在平面外
D、直线必定在平面内
学生答案：D
二、2025年春江苏开放大学工程制图基础第一次形考作业填空题答案
1、已知各点的立体投影，完成下面的填空。
点A、B是对（）面的重影点，点A在点B的正（）方。
点B、D是对（）面的重影点，点B在点D的正（）方。
点C、D是对（）面的重影点，点C在点D的正（）方。
学生答案：水平面（H面）；上；侧面（W面）；左；正面（V面）；前
2、尺寸单位除标高及总平面是以（）为单位外，其他必须以（）为单位。角度的尺寸线应以（）表示。
学生答案：米；毫米；圆弧
3、尺寸应尽量布置在（）的轮廓之外，并位于两个投影之间。同方向的尺寸可以组合起来，排成几道，（）尺寸在内，（）尺寸在外，相互间平行、等距，距离约为（）mm。
学生答案：投影圈；小；大；7-10

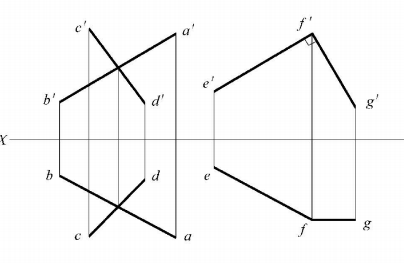

4、判断下列各直线的相对位置关系。
AB与CD（）；AB与EF（）;CD与EF（）；EF与FG（）。
学生答案：相交；平行；交叉或异面；垂直相交
三、2025年春江苏开放大学工程制图基础第一次形考作业简答题答案
题型：简答题主观题分值13分难度：中等得分：13

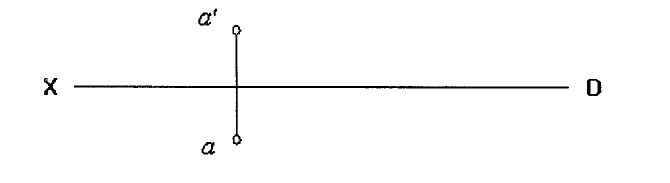

1、过A点作长度为30mm,α=450的正平线AB，已知B点在A点的右上方。（请在白纸上手工绘制后，拍照，在作业文档中插入图片后提交）
电子版答案：（需手绘，非手绘0分）
