注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，还是不懂的话可以看这个：快速答题技巧
本次形考作业（大作业）为3题设计题，任选2题完成，每题50分，共100分。
形考作业说明： 本次形考作业你能回答4次，系统将取你的最高成绩计入最终形考成绩。 本次形考占总成绩的35%。
形考作业（大作业）提交形式：可以在作业本上完成，拍照后通过附件上传。或直接在形考作业（大作业）界面中完成。
第四次形成考作业（大作业）内容要求如下：
1.某水塔水位控制系统由储水池、水塔、进水电磁阀Y、水泵M及4个液位传感器 （储水池下液位S1、储水池上液位S2、水塔下液位S3、水塔上液位S4）所组成。 液位传感器用于检测储水池和水塔的液位。（共50分）
控制要求：按下启动按钮SB1，系统运行指示灯L1点亮，如果储水池无水（低于下液位S1），则进水电磁阀Y启动，向储水池注水，直至储水池水位达到最高液位S2，进水电磁阀Y立即断开。在储水池有水（超过下液位S1）的情况下，如果水塔无水，则水泵M启动，向水塔抽水，直至水塔水位达到最高液位S4或者储水池没水。按下停止按钮SB2，系统运行指示灯L1熄灭，进水电磁阀Y和水泵M均停止运转。

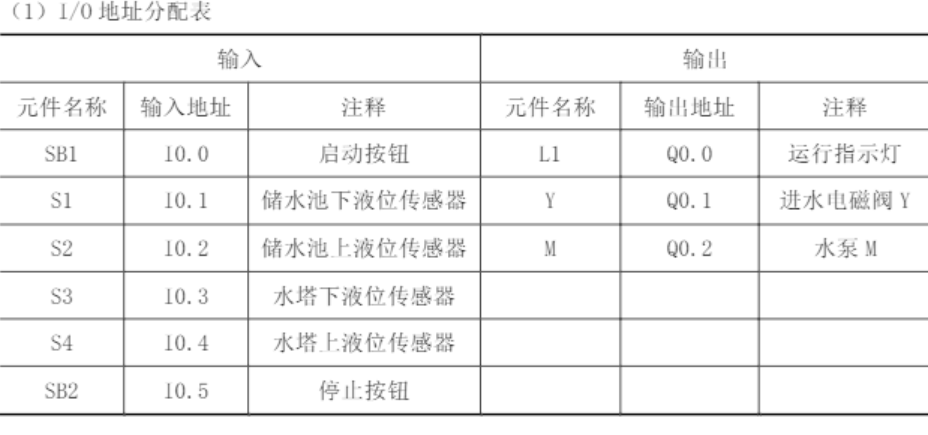

（1） 根据控制要求写出分配I/O地址。（15分）

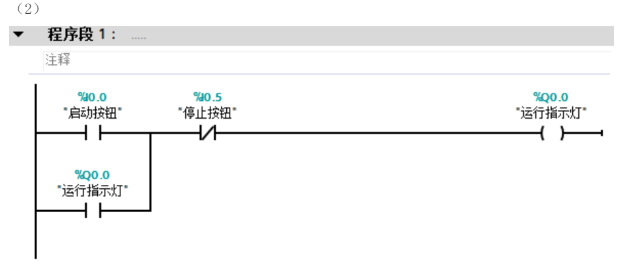

（2） 根据控制要求设计编写控制程序。（35分）
2.请设计一个基于KTP700的触摸屏及1200PLC电动机正反转控制。（共50分）
控制要求：触摸屏可以正向启动、反向启动及停止控制并显示以上三种状态。
（1）请写出设计的基本流程。（10分）
（2）需要写出I/O表（含M）。（10分）
（3）PLC设计程序。（20分）
（4）HMI组态具体步骤。（10分）
3.使用S7-1200通过DM542控制步进电动机工作。（共50分）
控制要求：能控制步进电动机进行点动正转和反转。点动速度为30。
请编写PLC程序并写出步进驱动的主要参数设置。
（1）DM542参数的设定。（20分）
（2）变量表。（10分）
（3）PLC程序。（20分）
三题答案任选两个
问题一答案：
(1)
