2024年秋江苏开放大学电子技术第二次作业答案

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，还是不懂的话可以看这个：快速答题技巧

一、2024年秋江苏开放大学电子技术第二次作业单选题答案

1、具有“有1出1，全0出0”功能的门电路一定是_____。

A、与门

B、异或门

C、或门

D、非门

正确答案：C

2、具有“相异出1，相同出0”功能的门电路一定是_____。

A、非门

B、与门

C、异或门

D、或门

正确答案：C

3、八输入端的编码器按二进制数编码时，输出端的个数是_____。

A、4个

B、8个

C、3个

D、2个

正确答案：C

4、单相半波整流电路输入交流信号的有效值U2=10V，输出信号的电压平均值Uo=_____。

A、10V

B、4.5V

C、9V

D、14.1V

正确答案：B

5、单相桥式整流电路输入交流信号的有效值U2=10V，二极管在截止时，所承受的最高反向电压UDMR=_____。

A、10V

B、14.1V

C、9V

D、4.5V

正确答案：B

6、符合“或”逻辑关系的表达式是_____。

A、1＋1＝0

B、1＋1＝10

C、1＋1＝2

D、1＋1＝1

正确答案：D

7、四输入的译码器，其输出端最多为_____。

A、8个

B、4个

C、10个

D、16个

正确答案：D

8、二进制数1011110对应的十进制数为_____。

A、94

B、92

C、98

D、96

正确答案：A

9、下列电路中，其中_____属于模拟电子电路。

A、译码器

B、计数器

C、运算放大器

D、编码器

正确答案：C

10、集成稳压器W7912的输出电压是_____。

A、12V

B、-12V

C、-5V

D、5V

正确答案：B

二、2024年秋江苏开放大学电子技术第二次作业判断题答案

1、电感滤波电路适用小电流场合。

A、正确

B、错误

正确答案：B

2、组合逻辑电路的基本单元是门电路。

A、正确

B、错误

正确答案：A

3、组合逻辑电路中的每一个门实际上都是一个存储单元。

A、正确

B、错误

正确答案：B

4、三变量的最小项最多有16个。

A、正确

B、错误

正确答案：B

5、电容滤波电路的二极管导通角大。

A、正确

B、错误

正确答案：A

6、模拟电子电路的信号是连续的，数字电子电路的信号是离散的。

A、正确

B、错误

正确答案：A

7、组合逻辑电路的输出只取决于输入信号的现态。

A、正确

B、错误

正确答案：A

8、8421BCD码实际上就是二进制数码，对应二进制数0000～1111。

A、正确

B、错误

正确答案：B

9、功能为“有0出1、全1出0”的门电路称为与非门。

A、正确

B、错误

正确答案：A

10、3线—8线译码器电路是三—八进制译码器。

A、正确

B、错误

正确答案：B

三、2024年秋江苏开放大学电子技术第二次作业简答题答案

题型：简答题主观题分值10分难度：一般得分：10

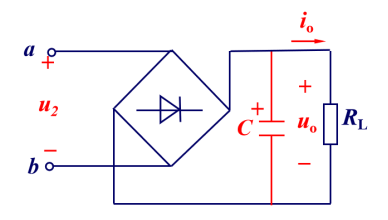

1、如图所示的电路，分析该电路功能，并画出u2与uo的波形图。（至少2个周期）

正确答案：
