一、2024年秋江苏开放大学工程制图与CAD△综合大作业单选题答案
1、观察各形体的立体图，找出与其相对应的视图
学生答案：B

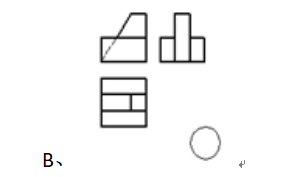

2、已知主俯视图，请选择正确的左视图
学生答案：B
3、在三投影面体系中，H面展开的方向是（ ）。
A、H面绕Z轴向右转90度
B、H面绕X轴向下转90度
C、H面保持不动
学生答案：B
4、要快速显示整个图限范围内的所有图形，可使用( )命令。
A、“视图”—“缩放”—“范围”
B、“视图”—“缩放”—“全部”
C、“视图”—“缩放”—“窗口”
D、“视图”—“缩放”—“动态”
学生答案：B
5、在AutoCAD中，下列坐标中是使用相对极坐标的是( )
A、32，18
B、32<18
C、@32，18
D、@32<18
学生答案：D
6、已知主俯视图，请选择正确的左视图
学生答案：D
7、CAD中，默认情况下用户坐标系统与世界坐标系统的关系，下面( )说法正确。
A、同一个坐标系
B、不相重合
C、有时重合有时不重合
D、相重合
学生答案：D
8、↗符号表示
A、全跳动
B、平行度
C、垂直度
D、圆跳动
学生答案：D
9、观察各形体的立体图，找出与其相对应的视图
学生答案：B
10、在进行文字标注时，若要插入“度数”称号，则应输入：
A、ｄ％
B、％ｄ
C、ｄ％％
D、％％ｄ
学生答案：D
二、2024年秋江苏开放大学工程制图与CAD△综合大作业填空题答案

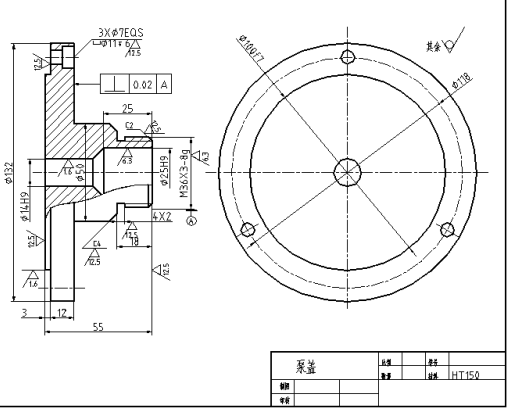

1、看懂零件图，想象该零件的结构形状，完成填空题。
1、零件的主视图采用的表达方案是（） ；零件的材料选用的是（） 。
2、分析零件轴向和径向两个方向的主要基准。径向基准为（） ；轴向基准为（） 。
3、3×φ7EQS的含义：3（） ；φ7（） ；EQS（） 。
4、表面光洁度要求最高的表面是：（） 。
5、C2 中C表示（） ；2表示（） 。
6、（）的含义：（）（） （）（） 该圆柱沉孔的定位尺寸是（） 。
7、φ100f7的含义：φ100（） ；f（） ；7（） 。
8、M36×3-6g的含义：M表示（） ；36表示（） ；3表示（） ；6g表示（） 。
9、（）的含义：（） 。
学生答案：局部剖；HT150；泵盖回转轴线；直径132的左端面；数量；圆柱孔直径；均匀分布；直径100f7圆柱的外表面和直径14H9圆柱的内表面；倒直角；倒直角的距离；柱形沉孔的直径为11；柱形沉孔的深度为6；直径118；直径100；轴的基本偏差代号；公差等级为7级；普通螺纹；螺纹大径为36；螺距为3；中径和顶径的公差带代号为6g；直径为132圆柱的右端面相对外螺纹M36×3-6g轴线的垂直度公差为0.02
2、下面是编辑命令和编辑工具图标，请根据题目要求填空。
①break ②mirror ③ copy ④ move ⑤ extend ⑥chamfer
移动命令是：（） ；相应的编辑工具图标是：（）
复制命令是：（） ；相应的编辑工具图标是：（）
倒角命令是：（） ；相应的编辑工具图标是：（）
延伸命令是：（） ；相应的编辑工具图标是：（）
打断命令是：（） ；相应的编辑工具图标是：（）
