一、2024年秋江苏开放大学机械制图第二次作业单选题答案

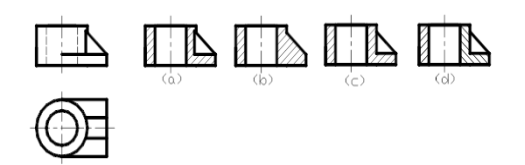

1、根据主、俯视图，判断主视图的剖视图哪个是正确的。（）
A、图（c）
B、图（a）
C、图（b）
D、图（d）
学生答案：A
2、相邻两轴测轴之间的夹角称为（）
A、轴间角
B、夹角
C、两面角
D、倾斜角
学生答案：A
3、确定组合体各组成部分之间相对位置的尺寸称为（）
A、定形尺寸
B、总体尺寸
C、基本尺寸
D、定位尺寸
学生答案：D
4、正等轴测图中轴向变形系数为（）
A、1.22
B、1
C、1.5
D、0.82
学生答案：D

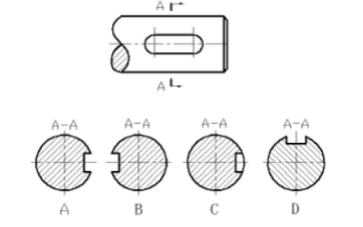

5、下图的A-A剖面图中，选出正确的断面图（）。
A、图B
B、图A
C、图D
D、图C
学生答案：C
6、空间三个坐标轴在轴测投影面上轴向变形系数相等的投影称为（）
A、斜二轴测投影
B、正等轴测投影
C、正轴测投影
D、斜轴测投影
学生答案：B
7、局部剖视图选用的是（）剖切面。
A、几个相交的
B、单一
C、其它
D、几个平行的
学生答案：B
8、国标中规定用（）作为基本投影面。
A、正六面体的六个面
B、正五面体的五面体
C、正四面体的四面体
D、正三面体的三个面
学生答案：A
9、确定组合体各组成部分大小的尺寸称为（）
A、定形尺寸
B、基本尺寸
C、定位尺寸
D、总体尺寸
学生答案：A
10、在半剖视图中半个视图与半个剖视图的分界线用（）
A、细实线
B、波浪线
C、粗实线
D、细点画线
学生答案：D
11、截平面倾斜于圆柱的轴线，其截交线为（）。
A、圆
B、抛物线
C、椭圆
D、双曲线
学生答案：C

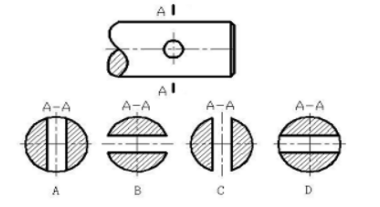

12、在下图的A-A断面图中，选出正确的断面图（）
A、图A
B、图D
C、图B
D、图C
学生答案：A
13、平面与立体表面相交所产生的交线称为（）。
A、相贯线
B、曲线
C、截交线
D、过渡线
学生答案：C

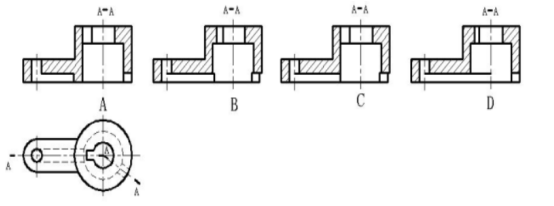

14、在下图中选出正确的剖视图。（）
A、图D
B、图C
C、图A
D、图B
学生答案：D
15、机件向不平行于任何基本投影面的平面投影所得的视图叫（）
A、基本视图
B、局部视图
C、向视图
D、斜视图
学生答案：D
二、2024年秋江苏开放大学机械制图第二次作业填空题答案
1、常用的剖切面有（）、（）、（）三种。
学生答案：单一剖切平面；几个平行的剖切平面；几个相交的剖切平面
2、平面与立体相交，必然在立体表面上产生交线。平面与立体表面相交产生的交线，称为（）；与立体相交的平面称为（）；截交线所围成的图形称为（）；被截断后的部分形体，称为（）。
学生答案：截交线；截平面；截断面或断面；截断体
三、2024年秋江苏开放大学机械制图第二次作业简答题答案
题型：简答题主观题分值15分难度：困难得分：15

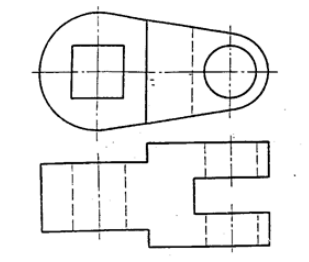

1、根据给出的视图，补画第三视图（或视图所缺的图线）
学生答案：(正确答案，自行手绘，非手绘0分)
