一、2024年秋江苏开放大学机械制图第一次作业单选题答案
1、一直线或平面对另一直线或平面的倾斜程度称为（）。
A、斜度
B、坡度
C、锥度
D、圆度
学生答案：A
2、平面图形绘图的顺序是：（）
A、已知线段-连接线段-中间线段
B、已知线段-中间线段-连接线段
C、中间线段-连接线段-已知线段
D、连接线段-中间线段-已知线段
学生答案：B
3、绘制机件可见轮廓线用（）。
A、细实线
B、虚线
C、点划线
D、粗实线
学生答案：D
4、主、俯、左视图之间的投影关系为：（）。
A、主、俯视图宽相等；主、左视图长对正；俯、左视图高平齐。
B、主、俯视图高平齐；主、左视图长对正；俯、左视图宽相等。
C、主、俯视图宽相等；主、左视图高平齐；俯、左视图长对正。
D、主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。
学生答案：D
5、当一个面平行于一个投影面时，必（）于另外两个投影面
A、任意角度
B、垂直
C、倾斜
D、平行
学生答案：B
6、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、四
B、六
C、五
D、三
学生答案：D
7、零件不可见的轮廓线用（）表示。
A、粗实线
B、细虚线
C、细实线
D、粗虚线
学生答案：B
二、2024年秋江苏开放大学机械制图第一次作业填空题答案
1、

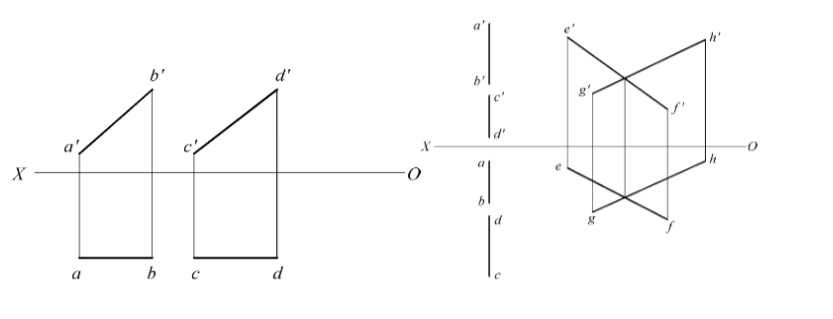

上图（左）AB与CD（）上图（右）AB与CD（）；EF与GH（）
学生答案：平行；相交；相交

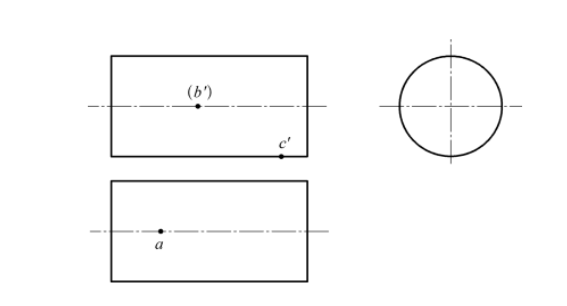

2、已知回转体表面上点的一面投影，点A在（）素线上；点B在（）素线上；点C在（）素线上。
学生答案：最上；最后；最下

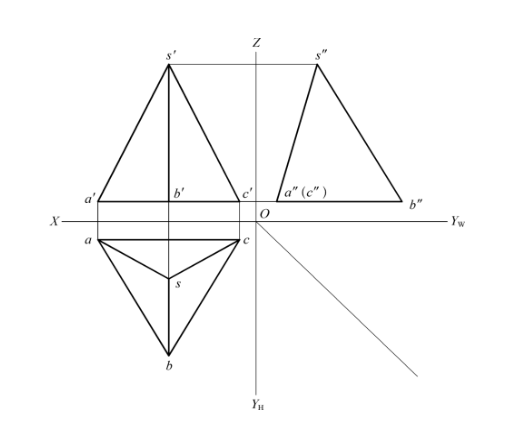

3、SA是（）线，SB是（）线，SC是（）线，AB是（）线，BC是（）线，AC是（）线。
学生答案：一般位置；侧平；一般位置；水平；水平；侧垂
4、平面按其对投影面的相对位置不同，可分为（）、（）和（）。
学生答案：一般位置平面；投影面平行面；投影面垂直面
5、尺寸标注中的符号：R表示（），φ表示（），Sφ表示（），SR表示（），。
学生答案：半径；直径；球面直径；球面半径
6、当直线（或平面）垂直于投影面时，其投影（）或（），这种性质叫（）；
学生答案：积聚成一点；一条直线；积聚性
三、2024年秋江苏开放大学机械制图第一次作业简答题答案
题型：简答题主观题分值10分难度：困难得分：10

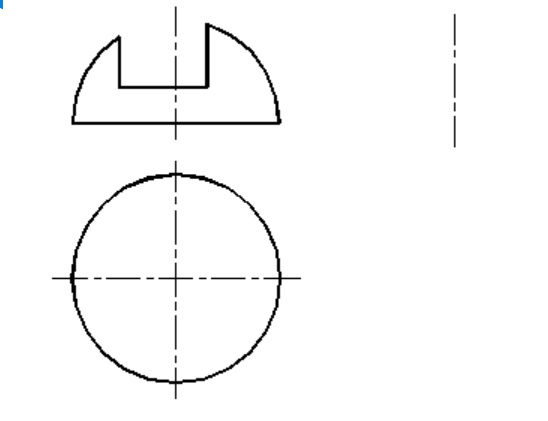

1、完成下图形体的投影。
