2024年秋江苏开放大学工程制图与CAD△作业1答案

注意：因为学习平台题目是随机，选择题选项也是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，还是不懂的话可以看这个：快速答题技巧

一、2024年秋江苏开放大学工程制图与CAD△作业1单选题答案

1、在进行文字标注时，若要插入“正负”符号，则应输入（）

A、%%D

B、P%%

C、%%P

D、D%%

正确答案：C

2、下面哪种表述是锥度？

A、等腰三角形的底边与高之比

B、直角三角形的对边与邻边之比

C、等腰三角形的底边与腰之比

D、直角三角形的对边与斜边之比

正确答案：A

3、正多边形命令是

A、PolysoliD

B、polylinE

C、point

D、polygon

正确答案：D

4、下面哪个命令可以绘制连续的几段直线段，且为一个整体对象()

A、PolylinE

B、splinE

C、xlinE

D、linE

正确答案：A

5、用圆环命令可以画黑点，下面哪种方法是正确的?

A、内径为0

B、外径为0

C、内径为0.5

D、外径为0.5

正确答案：A

6、如何判断圆弧内切？

A、两圆弧的圆心分布在切点右侧

B、两圆弧的圆心分布在切点同一侧

C、两圆弧的圆心分布在切点左侧

D、两圆弧的圆心分布在切点两侧

正确答案：B

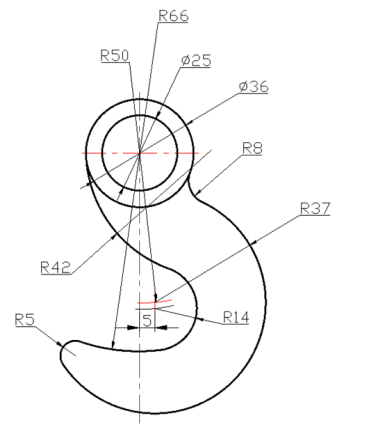

7、绘制平面图形有一定的顺序。根据标出的尺寸，可将线段分为已知线段、中间线段和连接线段。一般先画已知线段，再画中间线段，最后画连接线段。试分析下面平面图形，选择正确的线段分析。

A、已知线段是：Φ25，Φ36，R66，R37；中间线段是：R14，R42；连接线段是：R5，R8。

B、已知线段是：Φ25，Φ36；中间线段是：R66，R37，R14；连接线段是：R5，R42，R8。

C、已知线段是：Φ25，Φ36，R66，R37；中间线段是：R14；连接线段是：R5，R42，R8。

D、已知线段是：Φ25，Φ36，R66；中间线段是：R37，R14；连接线段是：R5，R42，R8。

正确答案：C

8、线性直径标注数字前面输入的前缀是（）

A、Φ

B、%%C

C、%%D

D、%%P

正确答案：B

9、启用极轴追踪的快捷键是

A、F5

B、F2

C、F1

D、F10

正确答案：D

10、圆弧命令有11个选项，其中有一个选项为“继续”，下面的说法不正确的是：

A、上一个直线或圆弧命令无需结束就能继续画圆弧

B、上一个直线或圆弧命令必须结束后才能继续画圆弧

C、继续画的圆弧与上一个直线或圆弧相切

D、上一个直线或圆弧命令的结束点为圆弧命令的起点

正确答案：B

二、2024年秋江苏开放大学工程制图与CAD△作业1多选题答案

题型：填空题主观题分值10分难度：简单得分：10

1、绘制含圆的平面图形（其中：左上角和右下角的圆分别与正方形和中间的圆相切且左上角和右下角的圆互切）

（1）绘制该图形可能用到的命令是（）：（多选）

①矩形命令②圆命令③直线命令④样条曲线命令

（2）需设置的图层是：（）（多选）

①虚线层②双点划线层③粗实线层④中心线层

（3）图形界限设定的合理范围及图形界限设定好后，下达“zoom”命令，命令行提示：“命令:z指定窗口角点，输入比例因子(nX或nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)]<实时>:”需选择（）（单选）

①1000X1000；C②10X100；D③10X10；S④150X150；A、（4）正方形和中间圆绘制结束后，绘制左上角的大圆，下达圆命令后，命令行提示：“命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:”需选择：（）（单选）

①3P②2P③T④指定圆的圆心

（5）正方形绘制结束后，绘制中间直径为20的圆，下达圆命令后，命令行提示：“命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:”需选择：（）（单选）

①3P②2P③T④指定圆的圆心

正确答案：①②③；③④；④；①；④

题型：填空题主观题答案不允许乱序分值10分难度：简单得分：10

2、绘制带多边形的平面图形。

（1）绘制该图形直接用到的命令是：（）（多选）

①矩形命令②圆命令③直线命令④正多边形命令⑤圆角命令

（2）绘制直径20和30圆的切线时需下达直线命令，下达直线命令后，指定第一点和指定第二点前需从对象捕捉工具栏中选择：（）（单选）

（3）绘制正六边形时，下达正多边形命令后，步骤过程是：“（1）输入边的数目<4>；（2）指定正多边形的中心点或[边(E)]；（3）输入选项[内接于圆(I)/外切于圆(C)]；（4）指定圆的半径:”选择正确的步骤：（）（单选）

①4；E；C；10②6；捕捉直径30的圆心；C；10、③4；捕捉直径30的圆心；C；20④6；E；C；20、（4）直径10和20的同心圆中心线绘制结束后，可下达复制命令绘制右上角的中心线。下达复制命令后，步骤过程是：“(1)选择对象；（2）指定基点或位移，或者[重复(M)]”选择正确的步骤：（）（单选）

①选择两条中心线，回车；捕捉中心线的交点后输入@25,20

②选择两条中心线；捕捉中心线的交点

③选择两条中心线；捕捉中心线的交点后输入@25,20

④选择两条中心线；捕捉中心线的交点后输入25,20

（5）直径10的圆绘制好后，绘制直径20的同心圆，可用的方法是：（）（多选）

①击鼠标右键，从最近输入中选择“圆”命令，捕捉直径10的圆心，输入半径10，完成直径20圆的绘制。

②击鼠标右键，从最近输入中选择“圆”命令，捕捉直径10的圆心，选择“D”，回车，输入直径20，完成直径20圆的绘制。

③击鼠标右键，从最近输入中选择“圆”命令，捕捉直径10的圆心，选择“D”，输入直径20，完成直径20圆的绘制。

④选择偏移复制命令（offset），输入偏矩5，选择直径为10的圆，在圆的外侧鼠标左键确定，完成直径20圆的绘制。

正确答案：②③④⑤；①；②；①；①②④

题型：填空题主观题答案不允许乱序分值10分难度：简单得分：10

3、绘制五角星

（1）绘制直线①的方法有：（）（多选）

①打开状态栏中的极轴、对象追踪和对象捕捉，下达直线命令后，在绘图区域确定一点，拉出水平筋向线，输入100。

②下达直线命令后，在绘图区域确定一点，输入@100<0。

③下达直线命令后，在绘图区域输入0,0，回车后输入100，0。

④下达直线命令后，在绘图区域确定一点，输入100<0。

（2）绘制直线②的方法有：（）（多选）

①打开状态栏中的极轴、对象追踪和对象捕捉，并设置极轴角为36度，下达直线命令后，捕捉直线①右端点，拉出直线②方向筋向线，输入100。

②下达直线命令后，捕捉直线①右端点，输入@100<-144。

③下达直线命令后，捕捉直线①右端点，输入@100<216。

④下达直线命令后，捕捉直线①右端点，输入100<216。

（3）绘制直线③的方法有：（）（多选）

①打开状态栏中的极轴、对象追踪和对象捕捉，并设置极轴角为36度，下达直线命令后，捕捉直线②下端点，拉出直线③方向筋向线，输入100。

②下达直线命令后，捕捉直线②下端点，输入@100<72。

③下达直线命令后，捕捉直线②下端点，输入100<72。

④下达直线命令后，捕捉直线②下端点，输入@100<-288。

（4）绘制直线④的方法有：（）（多选）

①打开状态栏中的极轴、对象追踪和对象捕捉，并设置极轴角为36度，下达直线命令后，捕捉直线③下端点，拉出直线④方向筋向线，输入100。

②下达直线命令后，捕捉直线③下端点，输入@100<-72。

③下达直线命令后，捕捉直线③下端点，输入100<-72。

④下达直线命令后，捕捉直线③下端点，输入@100<288。

（5）绘制直线⑤的方法有：（）（多选）

①打开状态栏中的极轴、对象追踪和对象捕捉，并设置极轴角为36度，下达直线命令后，捕捉直线④下端点，拉出直线⑤方向筋向线，输入100。

②下达直线命令后，捕捉直线④下端点，输入@100<144。

③下达直线命令后，捕捉直线④下端点，输入100<144。

④若直线①②③④绘制过程中命令没有中断，则输入C回车。

正确答案：①②③；①②③；①②④；①②④；①②④

题型：填空题主观题答案不允许乱序分值10分难度：简单得分：10

4、绘制直线围成的平面图形

（1）图形界限设定的合理范围及图形界限设定好后，下达“zoom”命令，命令行提示：“命令:z指定窗口角点，输入比例因子(nX或nXP)，或

[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)]<实时>:”需选择（）（单选）

①1000X1000；C②10X100；D③10X10；S④150X150；A、（2）绘制的先后顺序是：（）（多选）

①直线110；直线76；左边斜线②直线76；直线110；左边斜线③左边斜线；直线110；直线76。④左边斜线；直线76；直线110、（3）绘制直线110的方法有：（）（多选）

①下达直线命令，左键在屏幕上确定一点，打开状态栏中的“极轴”“对象捕捉”，“对象追踪”，拉出水平筋向线，输入110；

②下达直线命令，左键在屏幕上确定一点，输入110<0。

③下达直线命令，左键在屏幕上确定一点，输入@110<0。

④下达直线命令，左键在屏幕上确定一点，输入@110,0。

（4）绘制直线76的方法有：（）（多选）

①将极轴角设置成45度。下达直线命令，左键在屏幕上确定一点，打开状态栏中的“极轴”“对象捕捉”，“对象追踪”，拉出45度方向筋向线，输入76；

②下达直线命令，左键在屏幕上确定一点，输入76<-45。

③下达直线命令，左键在屏幕上确定一点，输入@76<-45。

④下达直线命令，左键在屏幕上确定一点，输入@76,-45。

（5）绘制左边斜线的方法有：（）（多选）

①将状态栏“对象捕捉”中的端点选中。下达直线命令，直接捕捉直线110和直线76的端点；

②将状态栏“对象捕捉”中的端点选中。若已画好了直线110和直线76，命令没有中断的情况下。输入“C”。

③若已画好了直线110和直线76，命令始终没有中断的情况下。输入“C”。

④若先画好了直线110。命令中断，重新下达直线命令，画好直线76，命令不中断，输入“C”。

正确答案：④；①②；①③④；①③；①②③

二、2024年秋江苏开放大学工程制图与CAD△作业1简答题答案

1、实训一：认识绘图工具并实践

实训目的：熟悉制图中常用的国家标准，并学会合理使用计算机绘图工具。

实训工具：AutoCAD软件。

实训结果：拍照直接贴图上传，不得上传附件。上传附件不得分。

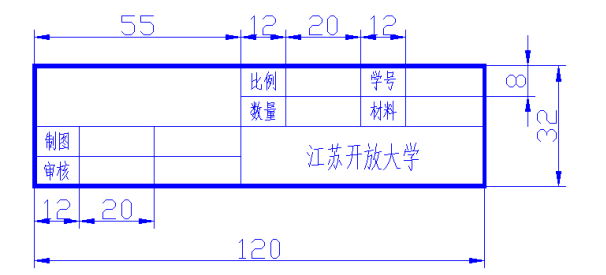

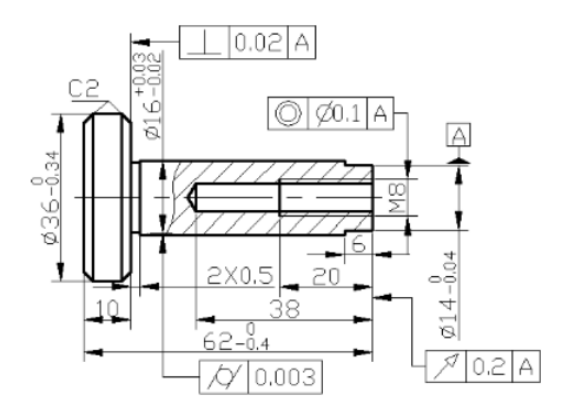

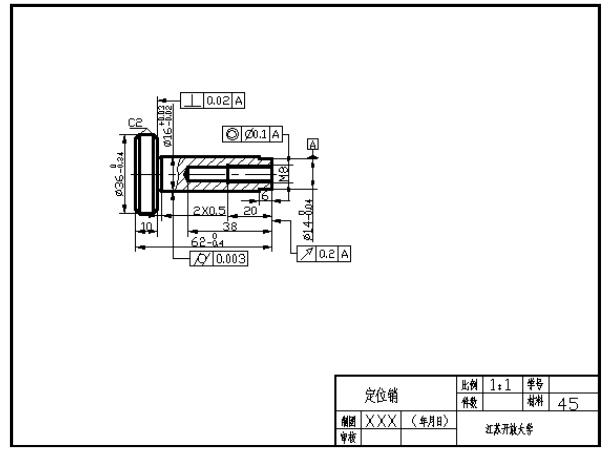

在A4图纸上用计算机绘图软件绘制轴零件图（具体见单元二技能实训十二：绘制并标注轴零件）。要求：1、按制图国家标准要求1：1绘制。2、绘制图幅和标题栏（标题栏尺寸如下图）。3、在标题栏“制图”处写上姓名。

答案：自行机绘，雷同0分

2、实训一：认识绘图工具并实践

实训目的：熟悉制图中常用的国家标准，并学会合理使用尺规绘图工具。

实训工具：图板、透明胶、擦图片、丁字尺、绘图铅笔（H、HB、B）、橡皮、45度和60度三角板。

实训结果：拍照直接贴图上传，不得上传附件。上传附件不得分。

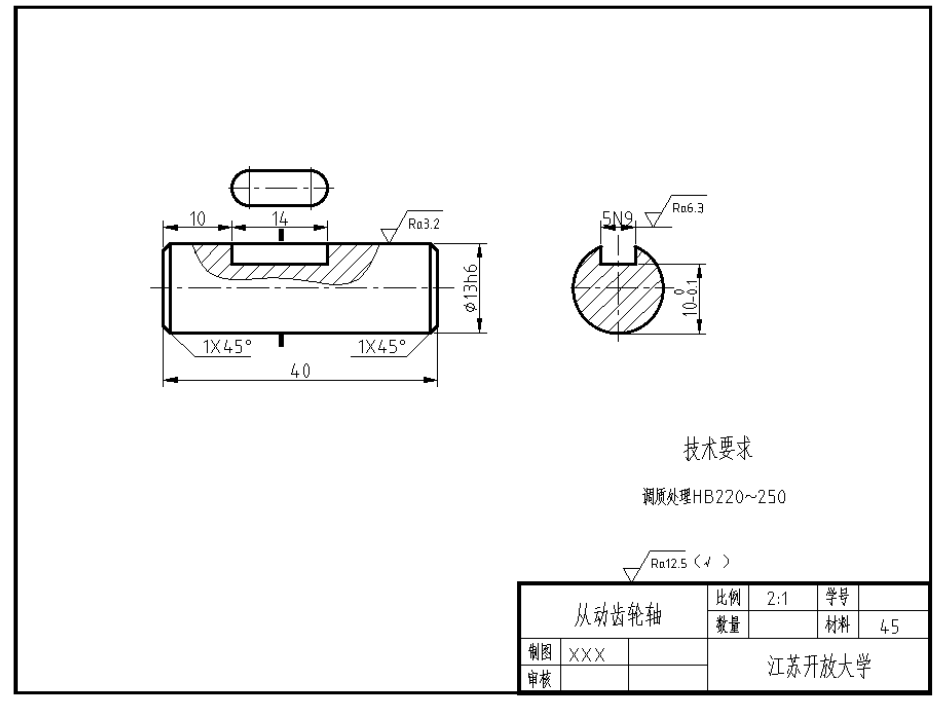

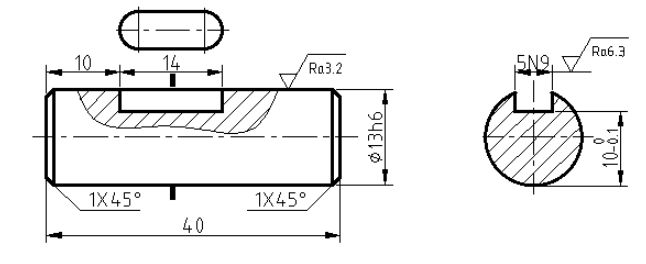

在A4图纸上尺规抄绘短轴零件图。要求：1、按制图国家标准要求2：1抄绘。2、图纸横放。若无现成的带图幅和标题栏的工程图纸，则需在白纸上绘制标题栏（标题栏尺寸如下图）和图幅。3、在标题栏“制图”处写上姓名。4、右下角“技术要求”等写在标题栏的上方。

答案：自行手绘，雷同0分
