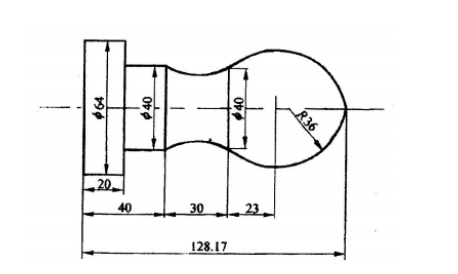

图 1 所示零件的粗加工已经完成，选用 2 号刀对其进行精加工时，刀架在操 作者一侧，工件坐标系设在工件右侧，换刀点 (程序起点) 位置为 X100 (直径 值)、Z100。请仔细阅读程序，并完成下列内容 (将答案填写在表格对应的题号下)。
(1) 补齐程序中划线处的有关内容；
(2) 根据程序中的数据，在注释栏中填入主轴转速。
参考答案：
| 题号 | 1 | 2 | 3 | 4 | 5 |
| 答案 | 100 | 100 | 2 | 900r/min | G03 |
| 题号 | 6 | 7 | 8 | 9 | 10 |
| 答案 | G02 | –108.17 | 加工Φ64 圆柱右端面 | M05 | M30 |
| 程序 | 注释 |
| AA11.MPF | 程序名 |
| …… | |
| N300 G00 X (1) Z (2) | 快速定位到换刀点 |
| N310 T (3) M03 S900 | 换 2 号刀，主轴正转，转速 (4) |
| N330 G00 Z2 | |
| N340 X0 | |
| N350 G01 G41 Z0 F0. 1 | |
| N360 (5) X40 Z-58. 17 I-7.693 K-35. 17 | 加工 R36 圆弧 |
| N370 (6) X40 Z-88. 17 I25.981 K- 16 | 加工第二段圆弧 |
| N380 G01 Z (7) | 加工Φ40 圆柱面 |
| N390 X 64 | (8) |
| N400 Z- 128. 17 | |
| N410 G00 X100 | |
| N420 G40 Z100 M09 | |
| N430 (9) | 主轴停止 |
| N440 (10) | 程序结束 |
