一、2024年春江苏开放大学机械制图第三次在线作业填空题答案
1、根据以下配合代号及孔、轴的上、下极限偏差可知是（）制，（）配合。
学生答案：基轴；间隙

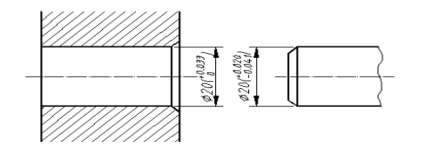

2、根据下图的标注填空
孔的基本尺寸（），上极限尺寸（），下极限尺寸（），上极限偏差（），下极限偏差（），公差（）
轴的基本尺寸（），上极限尺寸（），下极限尺寸（），上极限偏差（），下极限偏差（），公差（）
学生答案：20；20.033；20；+0.033；0；0.033；20；20.020；19.959；+0.020；-0.041；0.061
3、大径为30㎜，螺距为3.5㎜，单线，右旋，中、顶径公差带为6H的粗牙普通螺纹应标记为（）公称直径为30㎜，单线，螺距为6㎜，左旋的梯形螺纹应标记为（）
学生答案：M30-6H；Tr30x6LH
4、外螺纹的规定画法是：大径用（）表示，小径用（）表示，终止线用（）表示。
学生答案：粗实线；细实线；粗实线
5、一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为（），旋向为（）。
学生答案：普通；25；1.5；右
6、常用键的种类有（）,（）（）（）。
学生答案：平键；半圆键；钩头锲键；花键
二、2024年春江苏开放大学机械制图第三次在线作业简答题答案
题型：简答题主观题分值10分难度：困难得分：1

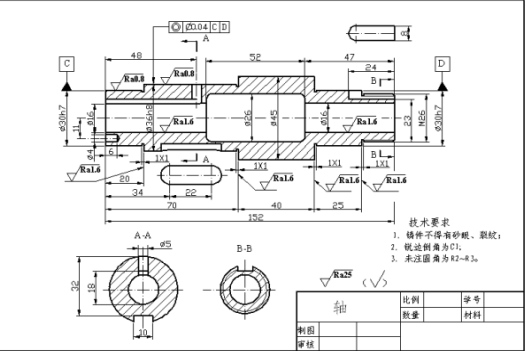

1、读懂轴的零件图，并回答问题。
1）零件图使用了哪些表达方法？
2）指出轴向和径向主要尺寸基准。
3）哪些表面结构要求最高？哪些最低？
4）说明图中几何公差的含义
5）Φ30h7的基本偏差是多少？下偏差为多少？公差为多少？
学生答案：（本题答案是错的，可自行搜索）
1、一组视图，完整的尺寸，技术要求，标题栏
2、CD
3、Ra0.8，Ra25
4、确定零件加工精度
5、基本偏差0，下偏差-0.025，公差0.025
题型：简答题主观题分值10分难度：较难得分：10

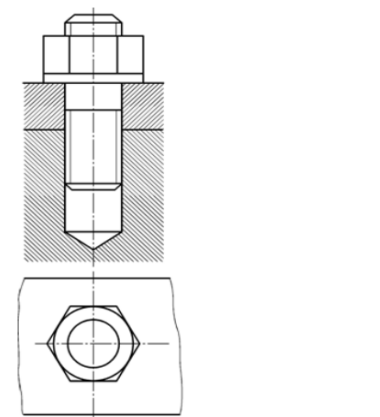

2、指出下列各连接图中的错误，并在图的右侧合适位置画出正确的图形（请截图或者下载题目附件完成后拍照上传，勿上传附件，否则按零分处理）
学生答案：
