本次作业占形成性考核作业的30%。作业要求：
1.请下载附件按要求完成作业后，用扫描仪扫描或手机相机将完成后的作业拍摄形成图片格式，将图片格式的作业插入到WORD中然后上传。
2. 作业要独立完成，发现拷贝他人的作业，或下载参考答案的，一律按 0 分处理。
注意：答案在文档最底下，纯手工画图，可参考自行再画一遍，防止雷同
任务内容：
| 1.画组合体三视图 | 姓名 | 学号 | |||||||
  | |||||||||

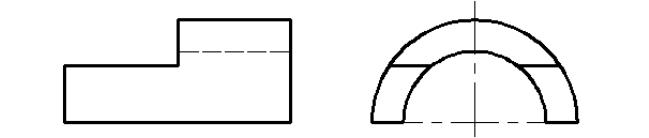

| 2.求其相贯线 | 姓名 | 学号 | |||||||
 | |||||||||

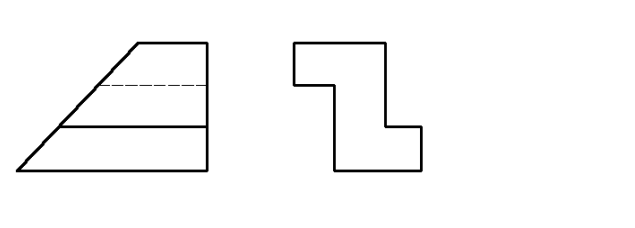

| 3.根据两视图画正等轴测图 | 姓名 | 学号 | |||||||
 | |||||||||

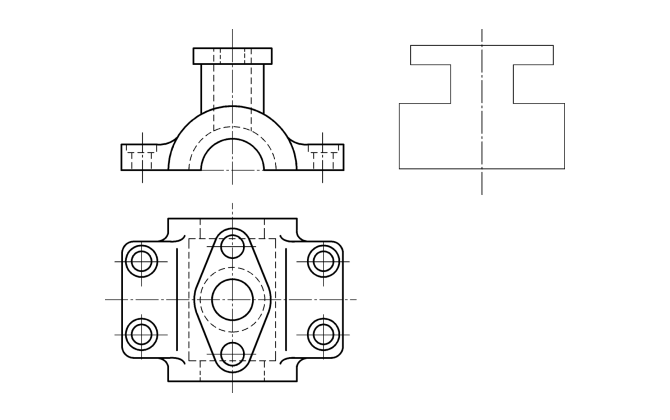

| 4.在指定位置将左视图画成半剖视图。 | 姓名 | 学号 | |||||||
 | |||||||||

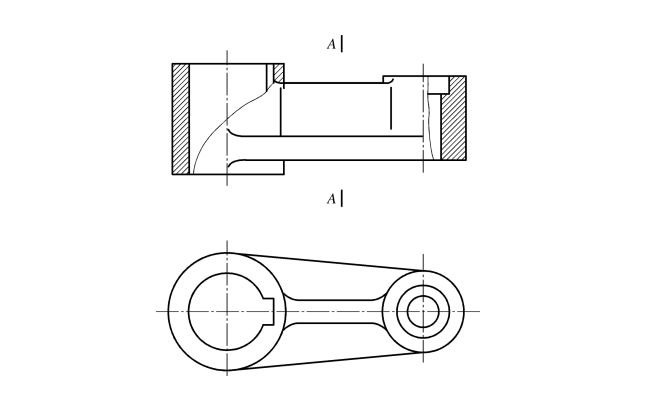

| 5.作A-A断面图。 | 姓名 | 学号 | |||||||
 | |||||||||
| 6.由千斤顶装配示意图和零件图，绘制千斤顶装配图 | 姓名 | 学号 | |||||||

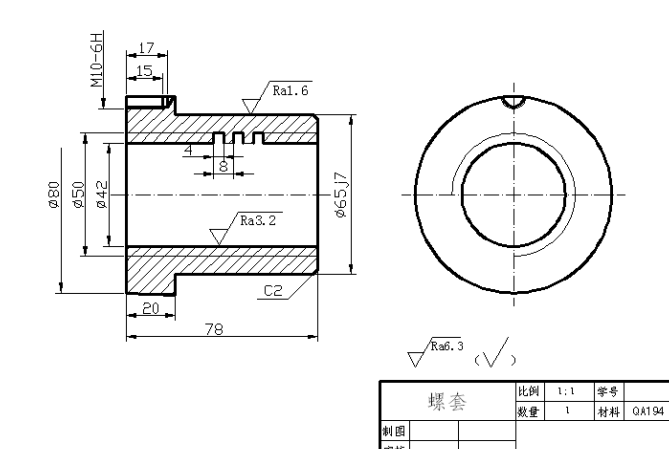

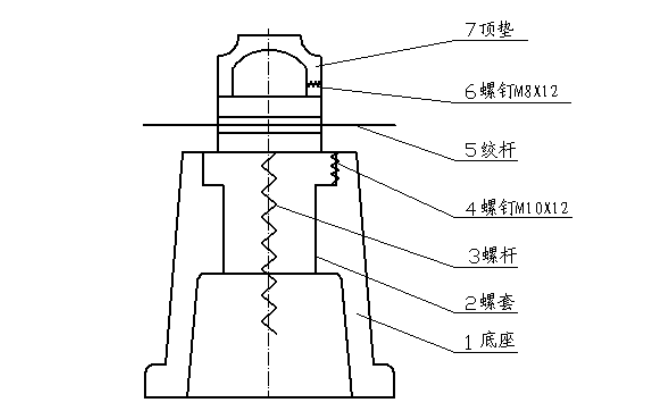

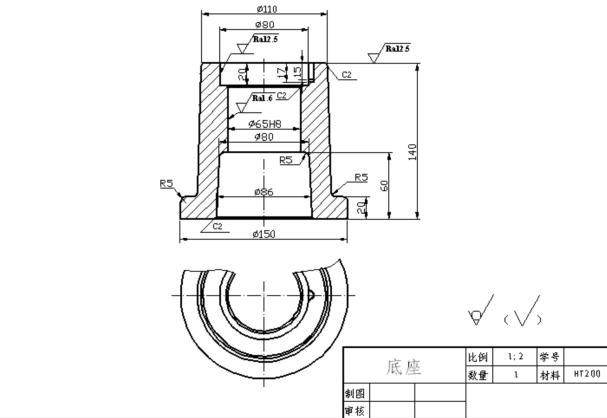

参照千斤顶的装配示意图，看懂全部零件图，根据部件的装配顺序，在A4纸上绘制千斤顶装配图。千斤顶是一种手动起重支承装置，经常用于机械安装和汽车维修中。它利用螺旋传动来顶举物体。螺套装在底座上，螺套与底座之间用螺钉固定。螺杆装在螺套中，扳动穿过螺杆头部的绞杆可转动螺杆。由于螺杆、螺套之间的螺纹作用，可使螺杆上升或下降，这样重物就可以上升而被顶起。螺杆顶部的球面与顶垫的內球面接触，起浮动作用，以防顶垫随螺杆的旋转而脱落。螺杆与顶垫之间有螺钉限位。千斤顶装配示意图： 千斤顶装配示意图千斤顶零件图：该千斤顶共有7个零件，它们是：底座、螺套、螺杆、绞杆、顶垫，螺钉M10×12、螺钉M8×12。其中，螺钉M10×12为标准件，其结构和尺寸可查GB/T 73-1985；螺钉M8×12也为标准件，其结构和尺寸可查GB/T 75-1985。其他零件为非标件。底座零件图见图11-1所示。螺套零件图见图11-2所示。螺杆零件图见图11-3所示。绞杆零件图见图11-4所示。顶垫零件图见图11-5所示。 图11-1 底座图11-2 螺套图11-3 螺杆图11-4绞杆 图11-5 顶垫 螺钉M10×12为标准件，其结构和尺寸可查GB/T 73-1985； 螺钉M8×12也为标准件，其结构和尺寸可查GB/T 75-1985  | |||||||||
