实验设计二静电除尘器的选型及设计计算

一、实验目的及要求

除尘效率是除尘器的基本性能指标之一，除尘器除尘效率的测定是了解除尘器工作状态和运行效果的重要手段。通过本实验，要求：

掌握静电除尘器的除尘效率测定方法；

了解影响静电除尘器除尘效率的主要因素。

二、实验原理、用途及特点

电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器具有较高的除尘效率，其特点：气流均布；壳体结构、振打消灰简单；处理烟尘颗粒范围广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理方便。

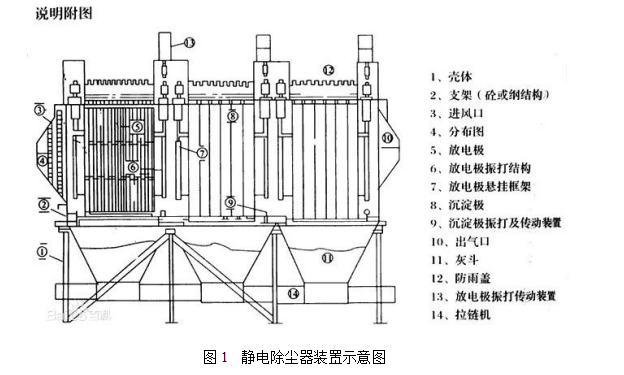

三、实验原理图（图需要手写）

四、静电除尘器的设计计算

某钢铁厂90 m2烧结机尾电除尘器的实测结果如下：电除尘器进口含尘浓度：Ci=26.8 g/m3，出口含尘浓度C0=0.122 g/m3，进口烟气流量Q=16×104 m3/h（44.4 m3/s），该除尘器系采用Z型极板和星形电晕线，断面面积F=40 m2，集尘极总面积A=1982 m2（二个电场）。试参考以上数据设计另一新建130 m2烧结机尾的电除尘器，要求除尘效率=99.8%，工艺设计给出的总烟气量Q=25 ×104 m3/h（即70 m3/s）。

五、实验结果讨论

试通过学材，分析影响静电除尘器除尘效率及压降的因素。
