实验设计一 旋风除尘器的选型及设计计算
一、实验目的
1、掌握旋风除尘器的除尘原理及特点；
2、理解含粉尘气流在旋风除尘器内的运动状况；
3、了解管道中气体流量和旋风除尘器除尘效率的测定。
二、实验原理
含尘空气由除尘器的进口切线方向进入除尘器的内外筒之间，由上向下作旋转运动（形成外涡旋），逐渐到锥体底部。气流中的灰尘在离心力的作用下被甩向外壁，由于重力作用以及向下气流的带动而落入底部集尘斗。向下的气流到达锥体的底部后，沿除尘器的轴心部位转而向上，形成旋转上升的内涡旋，并由除尘器的出口排出。
旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。

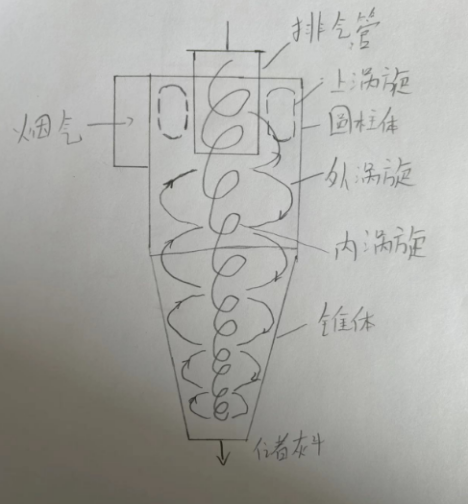

三、实验装置原理图（图需要手写）

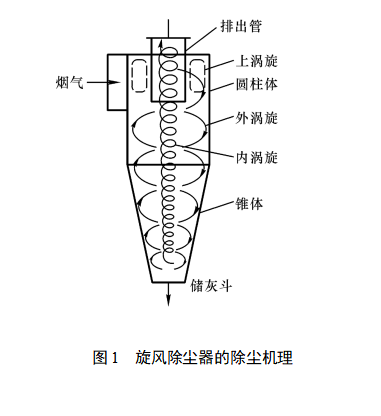

图1 旋风除尘器的除尘机理
四、旋风除尘器的设计计算
用旋风除尘器处理烟气，已知处理的烟气量为3500m3/h，烟气密度为1.2 kg/m3，允许压降为1000 Pa，选用CLT/A型，取ξ=6.5，试求出各部分主要尺寸。CLP/B型主要尺寸比例如下：
| 入口宽度b | 入口高度h | 筒体直径D | 排出管直径d | 筒体长度L | 锥体长度H | 排灰口直径d1 | 阻力系数 |
| (A/2.5)1/2 | (2.5A)1/2 | 3.85b | 0.6D | 2.26D | 2.0D | 0.3D | 6.5 |
答：
Vi-[2*1000/ (5.8*12)]1/2=16.95m/s
A=3500/3600/16.95=0.0574(m2)b=A/2) 1/2=0.169m
