一、江苏开放大学模拟电子技术及应用第四次形考作业单选题答案23年秋
1、设全波整流滤波电路的输入为正弦波，若电容滤波电路放电时常数RLC足够大，则滤波电路后的输出直流电压
A、略小于输入电压有效值
B、略大于输入电压有效值的一半
C、略大于输入电压有效值
D、略小于输入电压有效值的一半
学生答案：C
2、若输入为正弦波，则半波整流电路的输出波形必为：
A、双向半波波形
B、单向半波波形
C、负向半波波形
D、正向半波波形
学生答案：B
3、常用直流稳压电源各组成部分中，整流电路的作用是：
A、将脉动直流电转换为交流电
B、将交流电转换为恒定直流电
C、将交流电转换为脉动直流电
D、将高压交流电转换为低压交流电
学生答案：C
4、某三端稳压器型号为LM317，其为
A、输出电压固定的负电源
B、输出电压可调的负电源
C、输出电压固定的正电源
D、输出电压可调的正电源
学生答案：D
5、设全波整流滤波电路的输入为正弦波，T为其周期。若为了得到平滑的负载电压，则一般取电容滤波电路放电时常数RLC值为
A、RLC≥T/2
B、RLC≥(3～5)T/2
C、RLC≤T/2
D、RLC≤T
学生答案：B
6、串联型晶体管稳压电路中，采样电路的作用是：
A、对调整管电压进行采样，将变化量反馈到比较放大器输入端。
B、对基准电压进行采样，将变化量反馈到比较放大器输入端。
C、对输入电压进行采样，将变化量反馈到比较放大器输入端。
D、对输出电压进行采样，将变化量反馈到比较放大器输入端。
学生答案：D
7、若输入为正弦波，则全波整流电路的输出波形必为：
A、单向全波波形
B、双向全波波形
C、负向全波波形
D、正向全波波形
学生答案：A
8、若输入为正弦波，则半波整流电路的输出电压平均值（直流分量）
A、略大于输入电压有效值
B、略小于输入电压有效值
C、略小于输入电压有效值的一半
D、略大于输入电压有效值的一半
学生答案：C

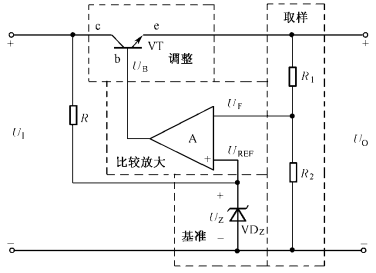

9、串联型晶体管稳压电路如下图所示，已知UZ=2V，R1=500Ω，R2=100Ω，则其正常工作时的输出电压UO约为：
A、10V
B、2V
C、12V
D、2.4V
学生答案：C
10、常用直流稳压电源各组成部分中，滤波电路的作用是：
A、对整流电路输出的脉动电压进行滤波，从而使得直流电压稳定，不受电网波动和负载变化的影响。
B、对整流电路输出的脉动电压进行滤波，从而得到直流成分很小的交流电压。
C、对整流电路输出的脉动电压进行滤波，从而得到交流成分很小的直流电压。
D、对变压器输出的交流电压进行滤波，从而得到交流成分很小的直流电压。
学生答案：C
11、某三端稳压器型号为W7812，则其正常工作时的输出电压和最大输出电流分别为：
A、+12V，0.5A
B、+12V，1A
C、+12V，0.1A
D、-12V，1A
学生答案：B
12、某三端稳压器型号为W7912，则其正常工作时的输出电压和最大输出电流分别为：
A、+12V，1A
B、-12V，0.5A
C、-12V，0.1A
D、-12V，1A
学生答案：D
13、常用直流稳压电源各组成部分中，电源变压器的作用是：
A、将电网提供的220伏、50赫兹的交流电压降压，同时使交流电压稳定，起到稳压作用。
B、将电网提供的220伏、50赫兹的交流电压降压，同时使直流电源与交流电网相隔离，起到安全保护作用。
C、将电网提供的220伏、50赫兹的变换为直流电，同时使直流电源与交流电网相隔离，起到安全保护作用。
D、将电网提供的220伏、50赫兹的交流电压升压，同时使直流电源与交流电网相隔离，起到安全保护作用。
学生答案：B
14、若输入为正弦波，则全波整流电路的输出电压平均值（直流分量）
A、略小于输入电压有效值
B、略大于输入电压有效值
C、略小于输入电压有效值的一半
D、略大于输入电压有效值的一半
学生答案：A
15、常用直流稳压电源各组成部分中，稳压电路的作用是：
A、对滤波电路输出的交流电压进行稳压，使输出交流电压基本不受电网电压波动和负载电阻变化的影响，以获得足够高的稳定性。
B、对整流电路输出的脉动直流电压进行稳压，使输出直流电压基本不受电网电压波动和负载电阻变化的影响，以获得足够高的稳定性。
C、对滤波电路输出的直流电压进行稳压，使输出直流电流基本不受电网电压波动和负载电阻变化的影响，以获得足够高的稳定性。
D、对滤波电路输出的直流电压进行稳压，使输出直流电压基本不受电网电压波动和负载电阻变化的影响，以获得足够高的稳定性。
学生答案：D
二、江苏开放大学模拟电子技术及应用第四次形考作业多选题答案23年秋
1、相对于串联型直流稳压电源而言，开关型直流稳压电源的主要优点有（）。
A、对元器件要求低
B、效率高
C、重量轻
D、功能强
E、输出电压纹波小
F、体积小
学生答案：B；C；D；F
2、直流稳压电源的基本组成有（）。
A、滤波电路
B、电源变压器
C、比较电路
D、整流电路
E、稳压电路
F、放大电路
学生答案：A；B；D；E
3、直流稳压电源中常用的滤波器主要有（）。
A、电感滤波器
B、带通滤波器
C、LC滤波器
D、高通滤波器
E、电容滤波器
学生答案：A；C；E
4、直流稳压电源的质量指标主要有（）。
A、电压调整率
B、温度稳定性
C、纹波抑制比
D、电流调整率
E、输出负载电流范围
F、输出电压范围
学生答案：A；B；C；D
5、在实际应用中，对直流稳压电源的主要要求有（）。
A、输出电压纹波要小
B、输出电压的幅值稳定
C、输出功率要大
D、交流电变换成直流电时的转换效率要高
E、具有保护功能
F、输出电压要高
学生答案：A；B；D；E
三、江苏开放大学模拟电子技术及应用第四次形考作业简答题答案23年秋
1、串联反馈式稳压电路由哪几部分组成？各部分的功能是什么？
参考答案：串联稳压电源，即利用串联于电路中的调整管Q1进行动态分压而使负载得到稳定电压的电路。220V交流电经变压器TF1降压后，由D1硅堆进行桥式整流，得到脉动直流，然后由C1滤除其交流成份，得到直流电压。R1为Q1的上偏置电阻，Q1因此得以导通，向负载供电。电阻R2、R3、R5、可调电阻R4、稳压二极管D2组成桥式电路。R4动端电压等于D2稳压值时，电桥平衡，Q2截止;或者R4动端电压低于D2稳压值，虽电桥不平衡，Q2处于反偏截止，Q1即流过的较大的电流，Q1相当于一个电阻值减小的电阻，给负载RL供电及给电容C3充电。随着C3电压越来越高，当电压超过设定的稳压值时，R4动端电压比D2的稳压值要高，电桥这次的平衡被打破后，使Q2导通，导致Q1的基极电流减少，Q1发射极电流减少，Q1相当于电阻值增大，于是RL两端的电压降低。如此往复，使输出电压VO保持稳定。电容C2有两个作用，一是使Q1的基极电压变化平稳，二是进一步滤除电源中的交流波纹。电容C3为减小电容内阻、平稳输出电流而设。调节可调电阻R4的位置，可以改变RL的输出电压
