实验及技能训练（五）E-R模型图绘制
实践目标：
1、能够运用所学知识分析企业的数据；
2、能够使用VISIO软件绘制E-R模型图。
实践内容：
1、调研物流企业的数据；
2、分析数据间的E-R关系；
3、使用VISIO软件绘制E-R模型图。
实践操作：E-R模型，中文名为实体-联系模型。E-R图模型的组成包括实体，属性和联系。其中实体是生活中客观存在的实物，如人、动物，物体、列表、部门、项目等。实体中的所有特性称为属性。如用户有姓名、性别、住址、电话等属性。在我们生活的世界中，实体不会是单独存在的，实体和其他的实体之间是有着千丝万缕的联系的。比如某一个人在公司的某个部门工作，其中的实体有“员工甲”和“A部门”，他们之间存在 “归属和管理”的联系。

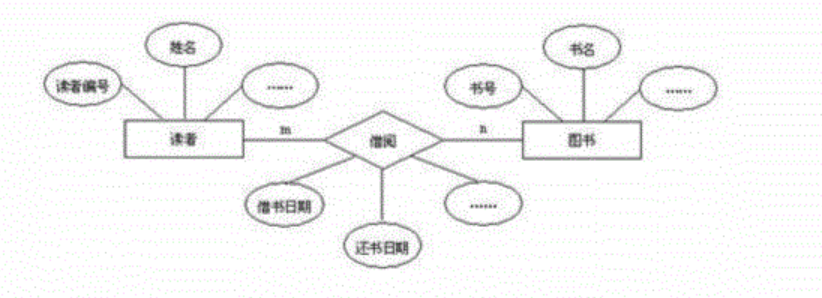

比如读者-图书的E-R模型图中，“读者”和“图书”就是两个实体，“读者”的属性有读者编号、姓名等；“图书”的属性有书号、书名等，两个实体之间的联系用是“借阅”关系，用菱形表示，而实体用矩形表示，属性则用椭圆形表示。如图1所示。
图1：读者-图书的E-R模型图
下载VISIO软件，使用软件中的“流程图模板”。
参照“读者-图书的E-R模型图”，使用VISIO绘制你所接触的E-R模型。
要求：
1、以实训报告的形式提交，VISIO中的E-R模型图可以直接复制在Word里；
2、实训报告根据“实践内容”分三个模块完成；
3、第13周与形考作业3的任务2一起提交（即本次不用提交）。
排版要求：
（1）标题：四号加粗宋体
（2）正文：小四宋体
（3）行间距：1.5倍行间距
参考范文一：实践报告
一、调研物流企业的数据
在本次实践中，我们深入调研了一家大型物流企业的数据。通过收集和分析这些数据，我们了解了企业的运营流程、客户信息、物流信息、员工信息等各方面的数据。这些数据为我们后续的E-R模型分析提供了重要的基础。
二、分析数据间的E-R关系
在调研的基础上，我们对物流企业的数据进行了深入的分析。我们发现，物流企业的运营涉及到多个实体，如客户、订单、车辆、员工等。这些实体之间存在着多种联系，如客户与订单之间的“下单”关系，车辆与订单之间的“运输”关系，员工与订单之间的“处理”关系等。
通过分析这些实体和联系，我们确定了每个实体的属性和它们之间的关系类型。例如，客户实体具有客户编号、姓名等属性，订单实体具有订单编号、发货日期等属性，车辆实体具有车牌号、车型等属性，员工实体具有员工编号、姓名等属性。这些属性和关系的确定为我们绘制E-R模型图提供了依据。
三、使用VISIO软件绘制E-R模型图
在分析完数据间的E-R关系后，我们使用VISIO软件绘制了E-R模型图。在VISIO中，我们使用矩形表示实体，椭圆形表示属性，菱形表示联系。例如，在E-R模型图中，我们用矩形表示客户、订单、车辆和员工等实体，用椭圆形表示它们的属性，如客户编号、姓名、订单编号、发货日期等。同时，我们用菱形表示实体之间的联系，如“下单”、“运输”和“处理”等。
