本次形考作业（大作业）为3题设计题，任选2题完成，每题50分，共100分。
操作说明： 本次形考你能回答多次，系统将取你的最高成绩计入最终形考成绩。 本形考占总成绩的35%。
友情提醒：同学们一定要在规定的时间内完成，否则系统会自动关闭。
1.用四个开关控制一个照明灯。（共50分）
控制要求：用4个开关控制一个照明灯，任何一个开关都可以控制照明灯的亮与灭。

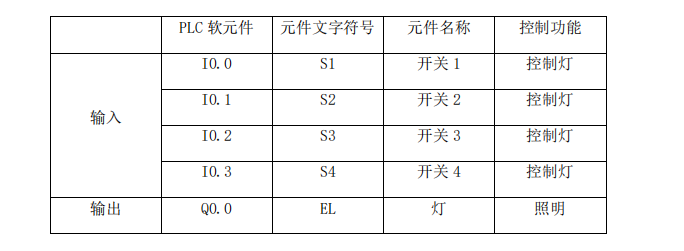

（1）写出PLC的输入输出地址分配表。（15分）

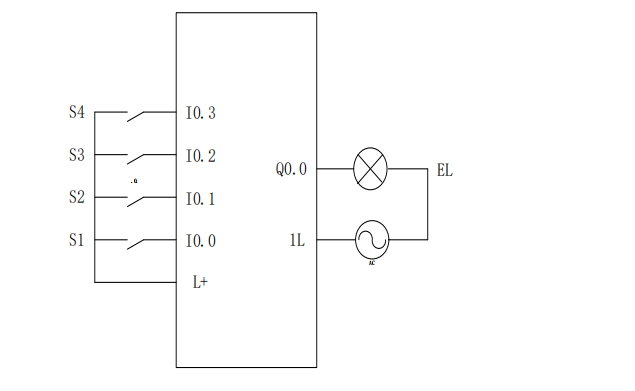

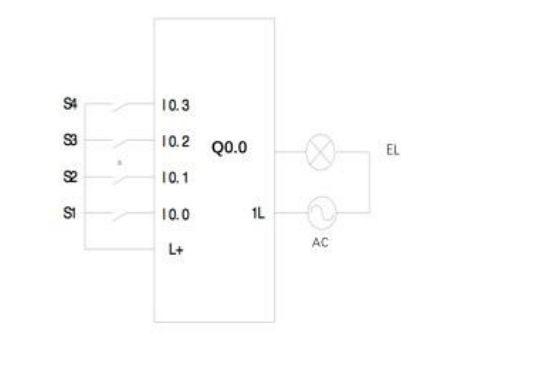

（2）画出PLC电路接线图。（15分）

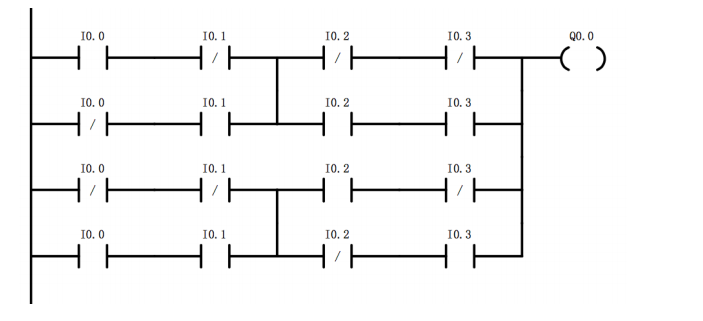

（3）编写PLC控制程序。（20分）
2.三台电动机顺序启动，顺序停止。（共50分）
控制要求：用一个按钮控制三台电动机，每按一次按钮启动一台电动机，全部启动后；每按一次按钮停止一台电动机，要求先启动的电动机先停止。

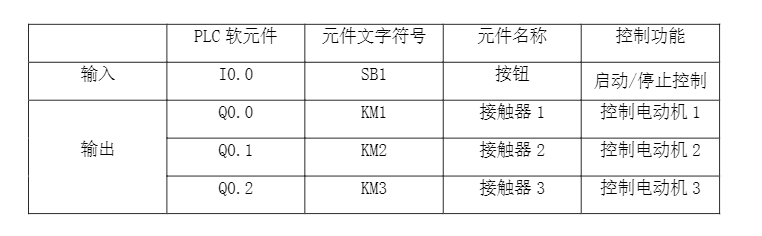

（1）写出PLC的输入输出地址分配表。（15分）

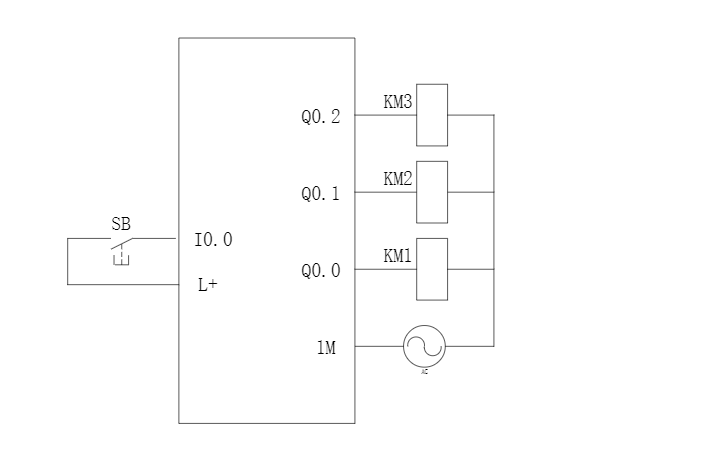

（2）画出PLC电路接线图。（15分）

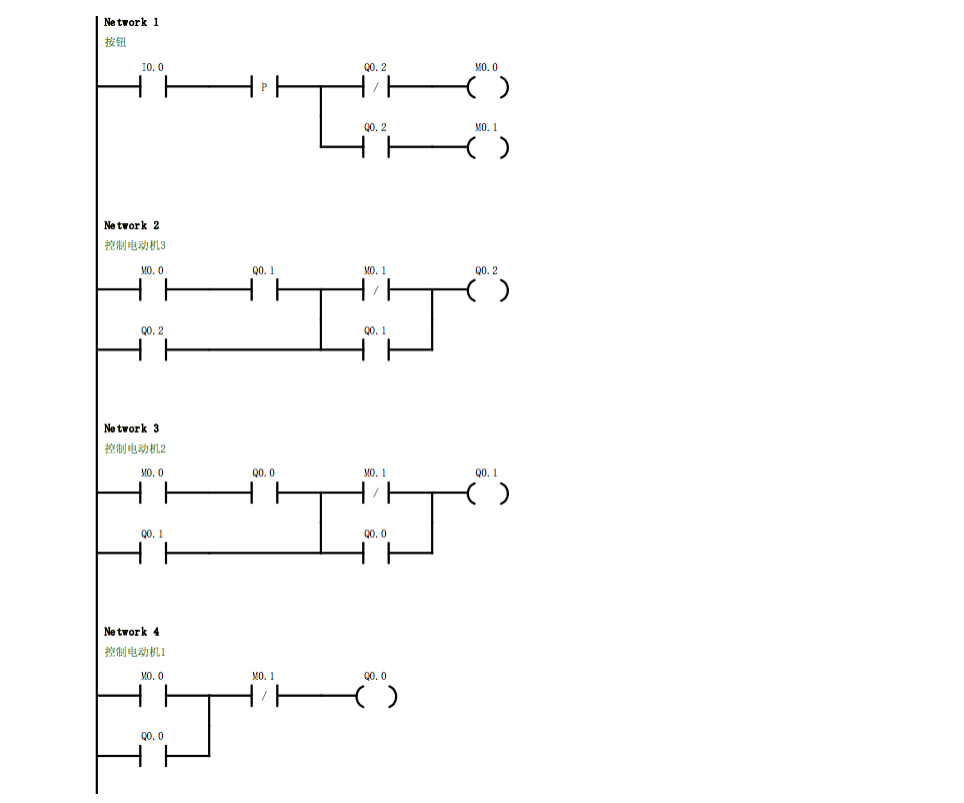

（3）编写PLC控制程序。（20分）
3.四个指示灯从左到右循环依次闪亮。（共50分）
控制要求：四个指示灯从左到右循环依次闪亮的控制程序，每个指示灯闪亮时间为0.5秒。设指示灯从左到右由Q0.0～Q0.3来控制。尝试用比较指令实现。
（1）写出PLC的输入输出地址分配表。（15分）
| PCL原件元 | 元件名称 | 功能 | |
| 输入 | I0.0 | 启动按钮 | 启动/停止 |
| 输出 | Q0.0 | 指示灯HL1 | 指示灯 |
| Q0.1 | 指示灯HL2 | 指示灯 | |
| Q0.2 | 指示灯HL3 | 指示灯 | |
| Q0.3 | 指示灯HL4 | 指示灯 |

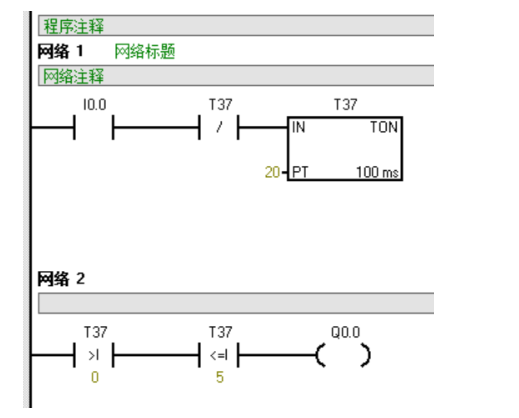

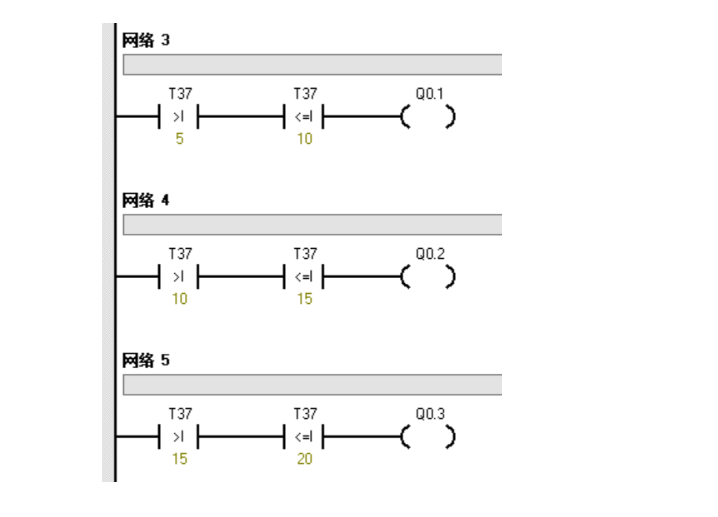

（2）编写PLC控制程序。（35分）
