一、江苏开放大学建筑结构形考作业三高分参考答案23年秋

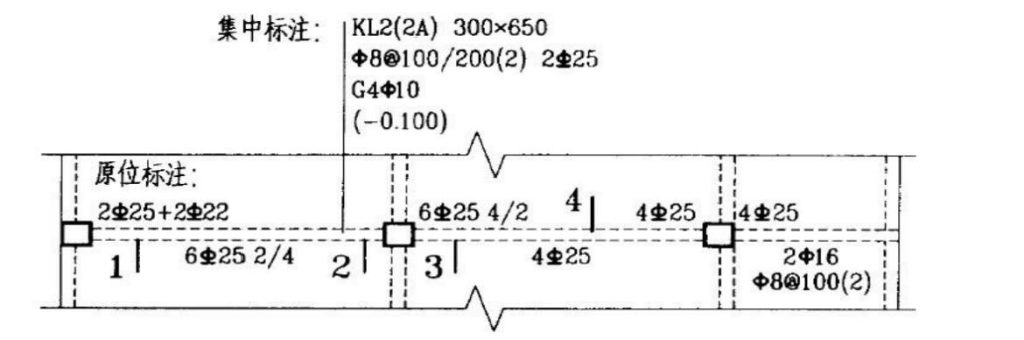

1、读图,用写出下列梁的平法图当中各自的配筋说明，说明信息包括:构件的几何尺寸和配筋
学生答案：
原位标注：
梁上部原位标注：
1.梁上部支座负筋 2 根直径 22mm 和 2 根直径 25mm 二级钢筋，其中 2 根直径 22mm 的二级钢筋深入梁净跨 1/3；
2.梁中支座负筋 6 根直径 25mm 的二级钢筋 2 排放置，第一排 4 根，第二排 2 根；（2-2 截面与 3-3 截面上部钢筋相同）
3.梁上部支座负筋 4 根直径 25mm 的二级钢筋；
梁下部原位标注：
1，梁第一跨下部受力筋 6 根直径 25mm 的二级钢筋，2 排放置（上排 2 根下排 4
根，深入支座）；
2.梁第二跨下部受力筋 4 根直径 25mm 的二级钢筋（深入支座）
3，悬挑端下部钢筋为 2 根直径 16mm 的一级钢筋；箍筋为直径 8mm 间距 100mm 的一级筋，双肢箍。
4，截面上部钢筋为 2 根直径 25mm 二级筋，下部钢筋为 4 根直径 25 二级筋。
集中标注：
1、KL2：2 号框架梁，梁截面宽 300mm，高 650mm,2 跨 1 侧悬挑（右侧悬挑）；
2、箍筋为直径 8mm 的钢筋一级筋，双肢箍，非加密区间距 200mm，加密区间距为 100mm；
2、上部 2 根直径 25mm 的二级钢筋，通长筋；
3、梁侧构造筋直径 10mm 的一级钢筋共 4 根，两侧各 2 根；
4、梁顶标高比结构层面标高低 0.1m；

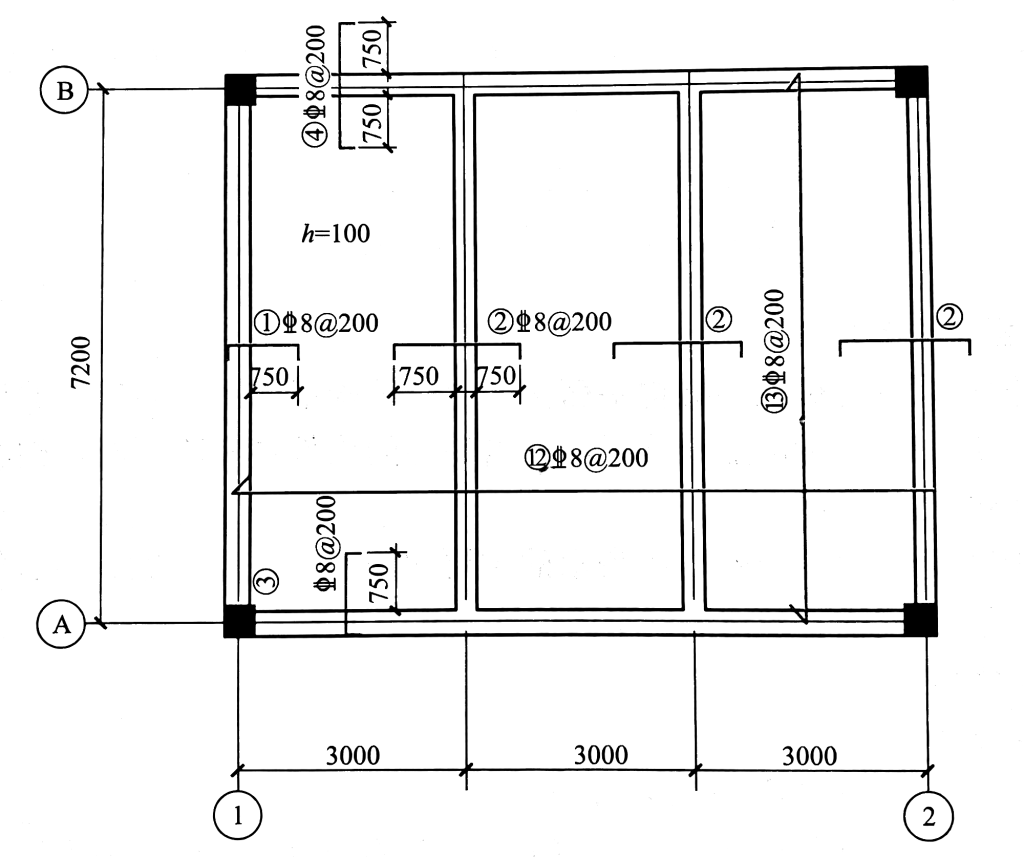

2、读图,用写出下列板的平法图当中各自的配筋说明，说明信息包括:构件的几何尺寸和配筋.
学生答案：
1、板的长边方向尺寸是（）mm； 短边方向尺寸是（）mm；板厚（）mm
学生答案：7200；3000；100
2、板下部短边方向钢筋为 号钢筋，直径（） mm，间距（） mm，
长边方向钢筋为 （） 号钢筋 ，直径（）mm间距 （） mm.
学生答案：12；8；200；13；8；200
3、板上部短边方向一边支座钢筋为（）号钢筋，直径为（） mm，间距为（） mm。
学生答案：1；8；200
4、轴线①-②之间的中间支座钢筋为（）号钢筋，直径为 mm，间距为（）mm；，梁边缘伸出长度为 mm。
学生答案：2；8；200；750
5、板上部沿长边方向边支座钢筋为 号钢筋，直径为 mm；间距为（）mm；梁边缘伸出长度为 （）mm。
学生答案：3；8；200；750
6、轴线Ⓑ上的支座钢筋为 号钢筋，直径为（）mm，间距为（）mm；梁边缘伸出长度为（）mm。
学生答案：4；8；200；750

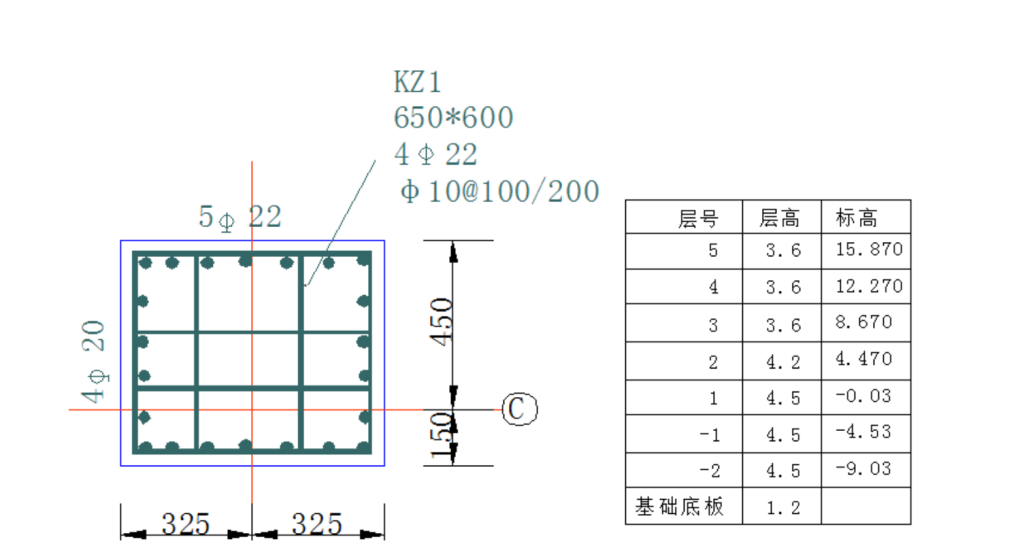

3、读图，用写出下列柱的平法图当中各自的配筋说明，说明信息包括：构件的几何尺寸和配筋。
学生答案：
KZ1：钢筋等级
1、1 号框架柱 截面尺寸 650mm*600mm；
2、柱轴线长边方面居中，短边方向 450/150 偏向一侧；
3、柱角筋 4 根直径 22mm 的二级钢筋；
4、柱截面长边中部 5 根直径 22mm 的二级钢筋 5 根；
5、柱截面短边中部 4 根直径 20mm 的二级钢筋；
6、箍筋为直径 10mm 的一级钢筋，非加密区间距 200mm，加密区为 100mm；双向 4 肢箍
7、建筑结构地下 2 层地上 5 层，层高以及标高见表。
