一、江苏开放大学建筑结构第三次形考简答题答案

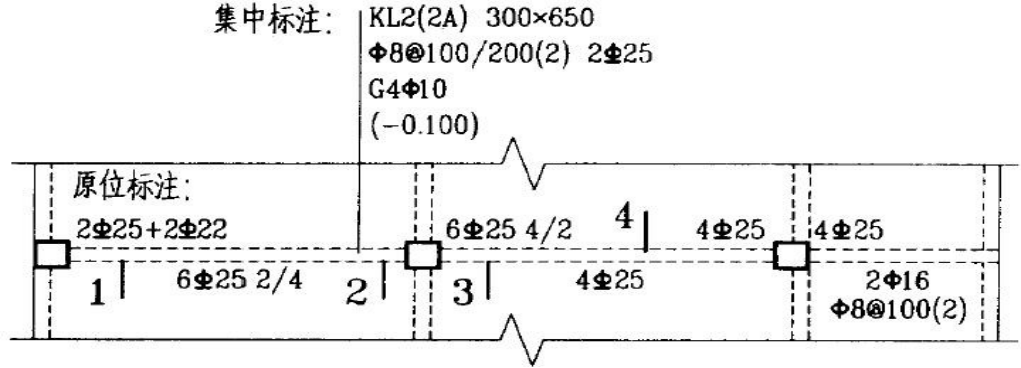

1、读图，用写出下列梁的平法图当中各自的配筋说明，说明信息包括：构件的几何尺寸和配筋
参考答案：图示为框架梁2，两跨一端悬挑，截面尺寸为：宽度300mm,高度650mm，箍筋,2支箍，一级钢筋8，间距为加密区10cm一道，非加密区20cm一道，梁顶部通长钢筋为2根直径25的钢筋，梁两侧配4根直径一级钢10的构造钢筋，梁的左侧1-1剖面顶部钢筋在中间增加2根二级钢，直径为22，长度为第一跨的1/3,，底部钢筋为6根二级钢筋，直径为25，分两排布置，底排为4根，上排位两根；2-2剖面顶部钢筋另增加4根二级钢筋，直径为25，顶部一排四根，二排两根，第一排两根为第二跨的1/3，第二排长度为第二跨的1/4，梁底部钢筋为4根二级钢筋，直径为25,；4-4剖面梁顶部另配2根二级钢筋，直径25，长度为第二跨的1/3,；悬挑梁部位顶部另增加2根二级钢筋，直径为25，底部钢筋为2根二级钢筋，直径为16，悬挑梁部位箍筋为2支箍，一级钢筋直径为8，间距为10cm一道

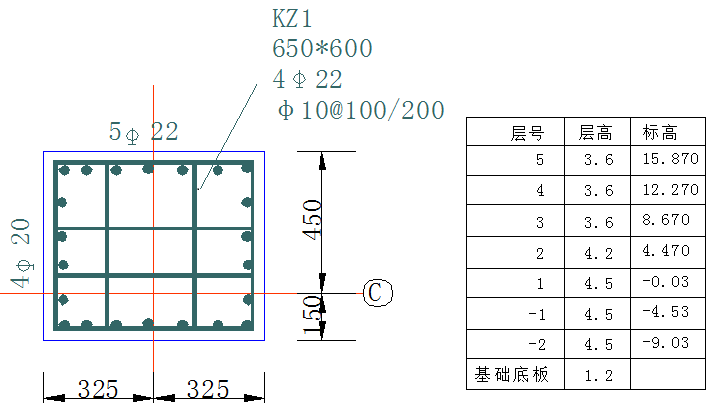

2、读图，用写出下列柱的平法图当中各自的配筋说明，说明信息包括：构件的几何尺寸和配筋。
图中表示为：框架柱1从基础底至5层，截面尺寸为650*600mm，柱角部钢筋为4根22的二级钢筋，650mm一面另配5根22的二级钢筋，600mm一面，另配4根20的二级钢筋，箍筋为一级钢筋10，加密部位间距为10cm一道，非加密部位间距为20cm一道。
二、江苏开放大学建筑结构第三次形考综合题答案

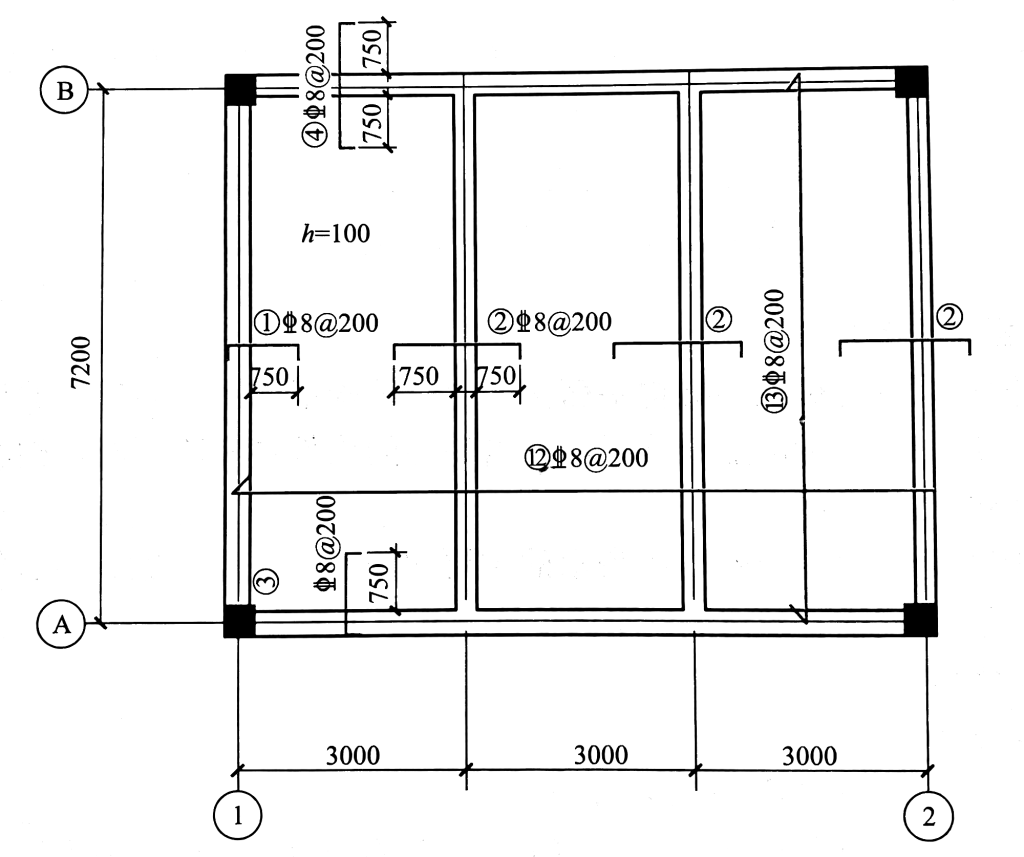

1、读图，用写出下列板的平法图当中各自的配筋说明，说明信息包括：构件的几何尺寸和配筋.
1、板的长边方向尺寸是（）mm； 短边方向尺寸是（）mm；板厚（）mm
参考答案：7200；3000；100
2、板下部短边方向钢筋为 号钢筋，直径（） mm，间距（） mm，
长边方向钢筋为 （） 号钢筋 ，直径（）mm间距 （） mm.
参考答案：12；8；200；13；8；200
3、板上部短边方向一边支座钢筋为（）号钢筋，直径为（） mm，间距为（） mm。
参考答案：1；8；200
4、轴线①-②之间的中间支座钢筋为（）号钢筋，直径为 mm，间距为（）mm；，梁边缘伸出长度为 mm。
参考答案：2；8；200；750
5、板上部沿长边方向边支座钢筋为 号钢筋，直径为 mm；间距为（）mm；梁边缘伸出长度为 （）mm。
参考答案：3；8；200；750
6、轴线Ⓑ上的支座钢筋为 号钢筋，直径为（）mm，间距为（）mm；梁边缘伸出长度为（）mm。
参考答案：4；8；200；750
